Hướng dẫn A-Z về tiêu chuẩn lắp đặt đồng hồ nước đúng kỹ thuật

Bài viết này sẽ cung cấp đầy đủ các tiêu chuẩn lắp đặt đồng hồ nước, quy định kỹ thuật và hướng dẫn từng bước để bạn có thể tự tin giám sát hoặc thực hiện việc lắp đặt một cách chính xác, an toàn và hiệu quả nhất.

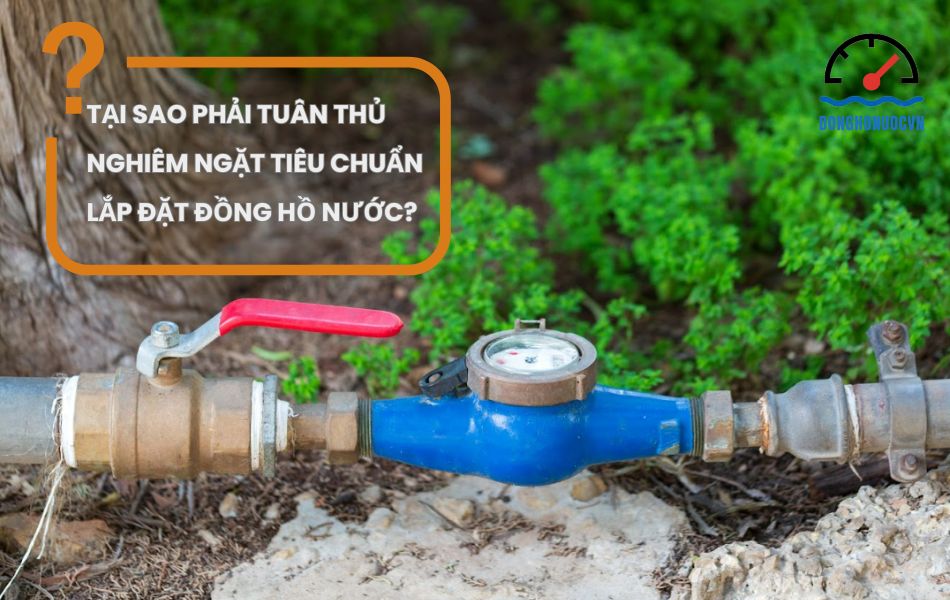

Tại sao phải tuân thủ nghiêm ngặt tiêu chuẩn lắp đặt đồng hồ nước?

Tuân thủ các quy định không chỉ là yêu cầu kỹ thuật mà còn mang lại nhiều lợi ích thiết thực. Dưới đây là những lý do chính bạn cần quan tâm:

• Đảm bảo đo lường chính xác: Khi được lắp đặt đúng cách, đồng hồ sẽ hoạt động trong điều kiện lý tưởng, ghi nhận đúng lưu lượng nước thực tế đã sử dụng. Điều này giúp tránh mọi tranh cãi về hóa đơn tiền nước và đảm bảo quyền lợi cho người sử dụng.
• Tránh rò rỉ, thất thoát nước: Lắp đặt đúng kỹ thuật với các mối nối kín khít sẽ ngăn chặn hoàn toàn nguy cơ rò rỉ tại vị trí lắp đặt, giúp bạn tiết kiệm nước và tránh các hư hại tiềm ẩn cho công trình xung quanh.
• Tăng tuổi thọ cho đồng hồ: Lắp đặt đúng vị trí, bảo vệ đồng hồ khỏi rung lắc và lắp thêm các phụ kiện như lọc Y sẽ giúp thiết bị hoạt động bền bỉ hơn, ít bị hư hỏng do cặn bẩn hay các tác động vật lý.
• Tuân thủ quy định của đơn vị cấp nước: Hầu hết các công ty cấp nước đều có quy định riêng về việc lắp đặt đồng hồ. Việc tuân thủ là điều kiện bắt buộc để được nghiệm thu, ký hợp đồng và sử dụng dịch vụ cấp nước.

4 Tiêu chuẩn “vàng” cần nắm vững khi lắp đặt đồng hồ nước

Để tránh gặp phải các vấn đề phổ biến như đồng hồ đo sai, rò rỉ nước hay bị từ chối nghiệm thu, bạn cần đảm bảo quá trình lắp đặt đáp ứng đủ các yêu cầu cốt lõi. Dưới đây là 4 tiêu chuẩn lắp đặt đồng hồ nước mà bất kỳ ai cũng không thể bỏ qua khi lắp đặt đồng hồ nước.

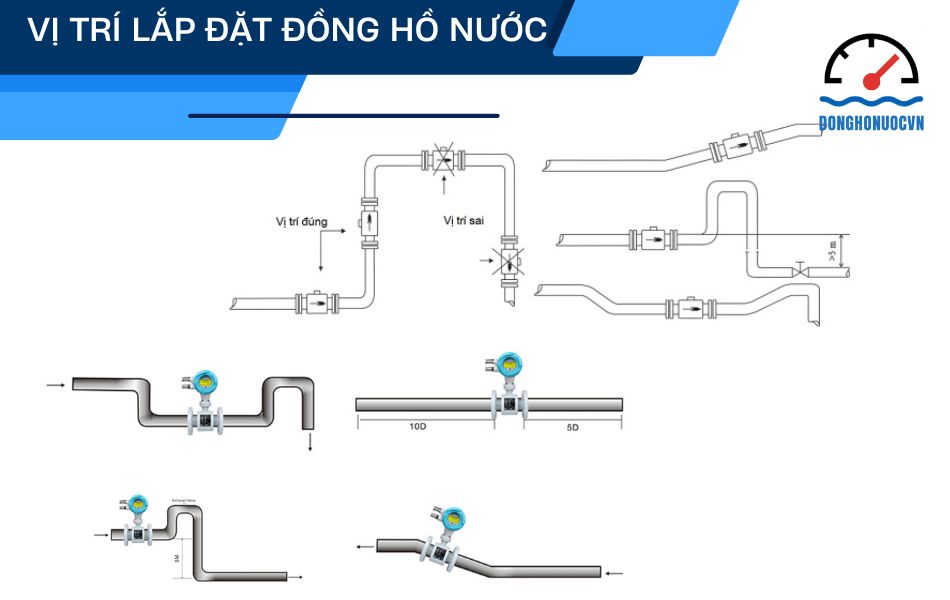

Tiêu chuẩn về vị trí lắp đặt

Vị trí lắp đặt quyết định rất lớn đến sự thuận tiện trong vận hành và bảo trì.

• Dễ tiếp cận: Vị trí lắp phải thoáng đãng, dễ dàng cho nhân viên ghi số, kiểm tra định kỳ, bảo trì hoặc thay thế khi cần thiết.
• Ổn định, không rung lắc: Tránh lắp đồng hồ trên các đoạn ống bị rung lắc mạnh do máy bơm hoặc các thiết bị khác, vì rung động sẽ ảnh hưởng đến độ chính xác và làm giảm tuổi thọ của đồng hồ.
• Có hộp bảo vệ: Đồng hồ nước, đặc biệt là khi lắp ngoài trời, nên được đặt trong hộp bảo vệ chuyên dụng. Hộp giúp che chắn khỏi nắng, mưa, bụi bẩn và ngăn chặn các tác động phá hoại từ bên ngoài.
• Đủ không gian thao tác: Đảm bảo có đủ khoảng trống xung quanh đồng hồ để có thể dễ dàng dùng cờ lê, mỏ lết siết các mối nối.

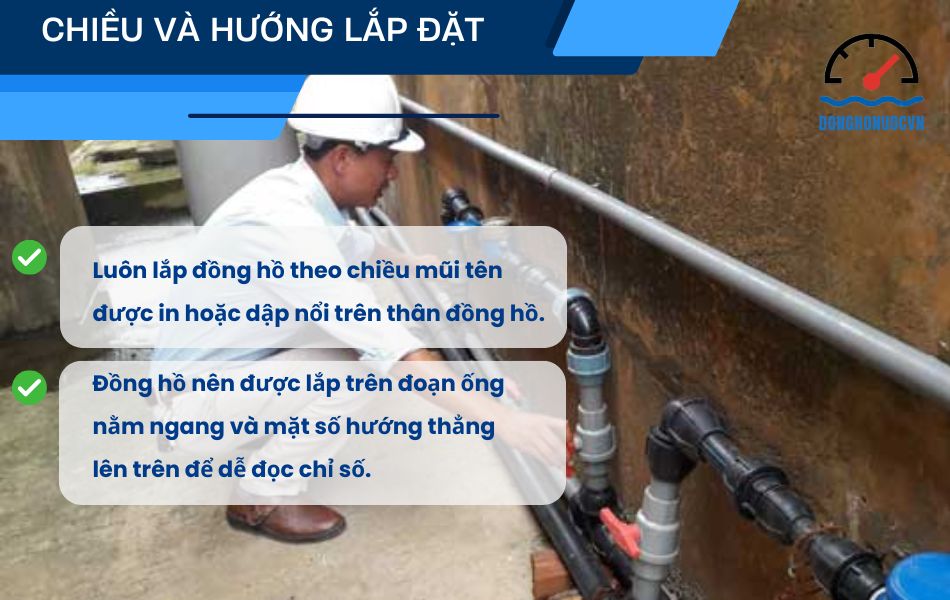

Tiêu chuẩn về chiều và hướng lắp đặt

Đây là lỗi sai phổ biến nhất nhưng lại dễ dàng tránh được nếu bạn chú ý.

• Chiều dòng chảy: Luôn lắp đồng hồ theo chiều mũi tên được in hoặc dập nổi trên thân đồng hồ. Mũi tên này chỉ hướng đi của dòng nước. Lắp ngược chiều sẽ khiến đồng hồ không quay, quay ngược hoặc đo sai hoàn toàn.
• Hướng mặt số: Lý tưởng nhất, đồng hồ nên được lắp trên đoạn ống nằm ngang và mặt số hướng thẳng lên trên để dễ đọc chỉ số. Trong trường hợp bắt buộc, có thể lắp nghiêng nhưng không nên quá 45 độ. Tuyệt đối không lắp đồng hồ với mặt số úp xuống dưới.

Tiêu chuẩn về đường ống kết nối

Để dòng chảy ổn định trước khi vào buồng đo, đường ống cần tuân thủ quy tắc sau:

• Đoạn ống thẳng phía trước (đầu vào): Cần một đoạn ống thẳng có chiều dài tối thiểu gấp 10 lần đường kính trong của ống (10D). Ví dụ: ống phi 27 (DN20), cần đoạn thẳng tối thiểu 20cm.
• Đoạn ống thẳng phía sau (đầu ra): Cần một đoạn ống thẳng có chiều dài tối thiểu gấp 5 lần đường kính trong của ống (5D). Ví dụ: ống phi 27 (DN20), cần đoạn thẳng tối thiểu 10cm.

Lý do: Đoạn ống thẳng này giúp dòng nước ổn định, loại bỏ các dòng chảy rối loạn do các co, cút gây ra, từ đó đảm bảo đồng hồ đo lường với độ chính xác cao nhất.

Tiêu chuẩn về các phụ kiện đi kèm

Một hệ thống lắp đặt hoàn chỉnh không thể thiếu các phụ kiện quan trọng sau:

• Van khóa: Bắt buộc phải có 2 van khóa ở cả trước và sau đồng hồ. Việc này giúp bạn dễ dàng khóa nước để sửa chữa, bảo trì hoặc thay thế đồng hồ mà không làm ảnh hưởng đến toàn bộ hệ thống.
• Rắc co: Lắp đặt rắc co ở hai đầu đồng hồ giúp việc tháo lắp trở nên cực kỳ đơn giản, không cần phải cưa cắt đường ống.
• Lọc Y (Y-Strainer): Rất khuyến khích lắp một lọc Y ở phía trước đồng hồ (trước đoạn ống thẳng 10D). Lọc Y có tác dụng ngăn chặn sỏi, cát, rác thải… đi vào làm kẹt hoặc hỏng cơ cấu đo của đồng hồ.

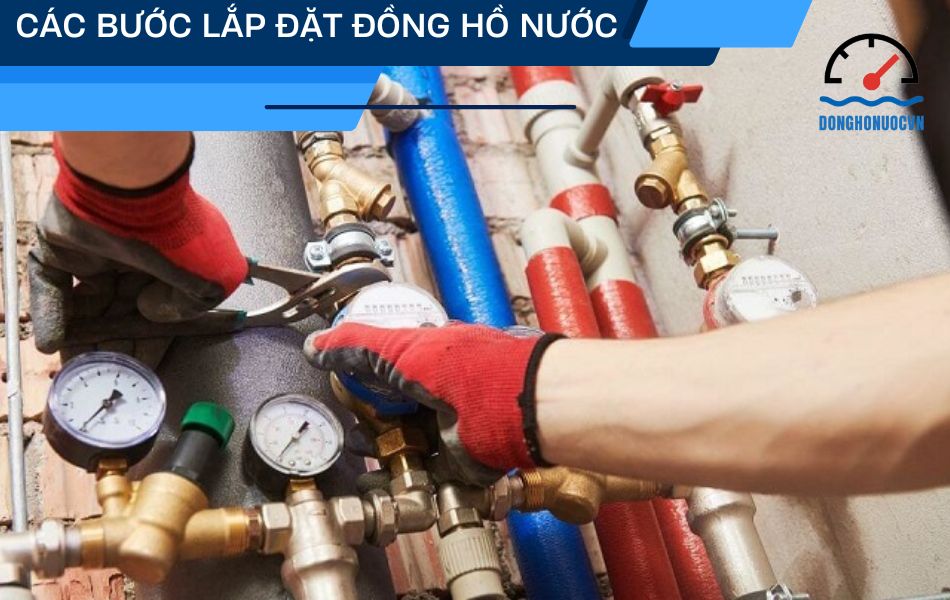

Hướng dẫn các bước lắp đặt đồng hồ nước chuẩn kỹ thuật

Sơ đồ lắp đặt tiêu chuẩn: Van khóa -> Lọc Y -> Đoạn ống thẳng 10D -> Rắc co -> Đồng hồ nước -> Rắc co -> Đoạn ống thẳng 5D -> Van khóa.

Bước 1: Chuẩn bị:

Sắp xếp đầy đủ dụng cụ (cờ lê, mỏ lết, kìm, băng tan…) và vật tư (đồng hồ nước, 2 van khóa, 2 bộ rắc co, 1 lọc Y, ống và phụ kiện cần thiết).

Bước 2: Khóa nước và vệ sinh:

Khóa van nước tổng của hệ thống và mở một vòi ở vị trí thấp nhất để xả hết nước còn tồn đọng. Vệ sinh sạch sẽ vị trí đường ống sẽ lắp đặt.

Bước 3: Lắp đặt phụ kiện:

Quấn băng tan (băng keo non) đủ dày vào các đầu ren theo chiều kim đồng hồ. Lắp ráp các phụ kiện theo đúng sơ đồ tiêu chuẩn.

Bước 4: Lắp đồng hồ:

Đặt đồng hồ vào đúng vị trí, đảm bảo chiều mũi tên trên thân trùng với chiều dòng chảy. Vặn chặt các đai ốc của bộ rắc co một cách từ từ và đều tay ở cả hai bên để tránh làm lệch ren.

Bước 5: Kiểm tra rò rỉ:

Mở từ từ van tổng để nước chảy vào hệ thống. Quan sát kỹ tất cả các mối nối vừa lắp xem có bị rỉ nước hay không. Nếu có, hãy khóa van lại và siết chặt hơn hoặc quấn lại băng tan.

Những lỗi sai phổ biến cần tránh khi lắp đặt đồng hồ nước

• Lắp ngược chiều mũi tên trên thân đồng hồ.
• Không chừa đủ đoạn ống thẳng tối thiểu (10D trước, 5D sau).
• Lắp đồng hồ ngay sau máy bơm hoặc cút chữ T, gây dòng chảy rối.
• Không lắp van khóa hoặc lọc Y để tiết kiệm chi phí ban đầu.
• Siết đai ốc của rắc co quá mạnh tay gây nứt vỡ, hoặc siết quá lỏng gây rò rỉ.

Giải đáp các câu hỏi thường gặp (FAQ)

1. Lắp đồng hồ nước theo phương thẳng đứng được không?

Có thể, nhưng không khuyến khích. Chỉ một số loại đồng hồ chuyên dụng (thường là đồng hồ cấp C) mới cho phép lắp đứng mà vẫn đảm bảo độ chính xác. Với đồng hồ thông thường, lắp đứng sẽ làm tăng ma sát và gây sai số. Luôn ưu tiên lắp ngang.

2. Tại sao đồng hồ nước mới lắp lại quay dù không sử dụng nước?

Nguyên nhân có thể do hệ thống đường ống sau đồng hồ bị rò rỉ (bồn cầu, vòi nước…), hoặc có không khí (bọt khí) bị kẹt trong đường ống đi qua làm cánh quạt quay.

3. Bao lâu thì nên thay thế hoặc kiểm định đồng hồ nước?

Theo quy định, đồng hồ nước sinh hoạt cần được kiểm định định kỳ sau mỗi 5 năm (60 tháng). Sau thời gian này, bạn nên thay mới hoặc mang đi kiểm định để đảm bảo độ chính xác.

Việc tuân thủ các tiêu chuẩn lắp đặt đồng hồ nước không phải là một công việc phức tạp nhưng đòi hỏi sự cẩn thận và chú ý đến chi tiết. Bằng việc đảm bảo đúng vị trí, đúng chiều, đủ khoảng cách ống thẳng và các phụ kiện cần thiết, bạn không chỉ bảo vệ quyền lợi của chính mình mà còn góp phần giúp hệ thống cấp nước hoạt động ổn định và bền bỉ hơn.
