Cấu tạo đồng hồ nước – Tìm hiểu chi tiết các bộ phận và nguyên lý hoạt động

Đồng hồ nước là thiết bị quan trọng giúp đo lưu lượng nước sử dụng trong nhiều hệ thống khác nhau. Hiểu rõ cấu tạo đồng hồ nước và nguyên lý hoạt động sẽ giúp bạn chọn lựa sản phẩm phù hợp và sử dụng hiệu quả. Bài viết sẽ cung cấp thông tin chi tiết về các bộ phận chính, nguyên lý vận hành và lưu ý khi lắp đặt.

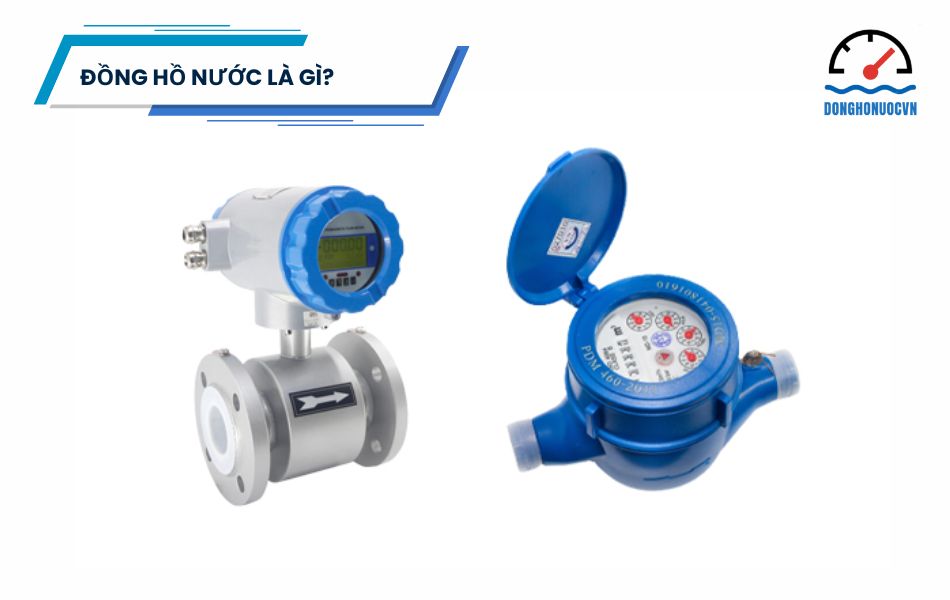

Đồng hồ nước là gì? Vai trò và ứng dụng thực tế

Đồng hồ nước (Water Meter) là thiết bị chuyên dùng để đo thể tích nước chảy qua hệ thống đường ống trong một khoảng thời gian nhất định. Thiết bị này rất phổ biến trong hệ thống cấp thoát nước dân dụng và công nghiệp, giúp kiểm soát lưu lượng tiêu thụ tại các hộ gia đình, tòa nhà, nhà máy hay khu đô thị.

Việc hiểu rõ nguyên lý hoạt động và cấu tạo đồng hồ nước sẽ giúp người dùng lựa chọn đúng loại phù hợp với nhu cầu sử dụng, đồng thời đảm bảo độ chính xác, độ bền và hiệu quả vận hành lâu dài.

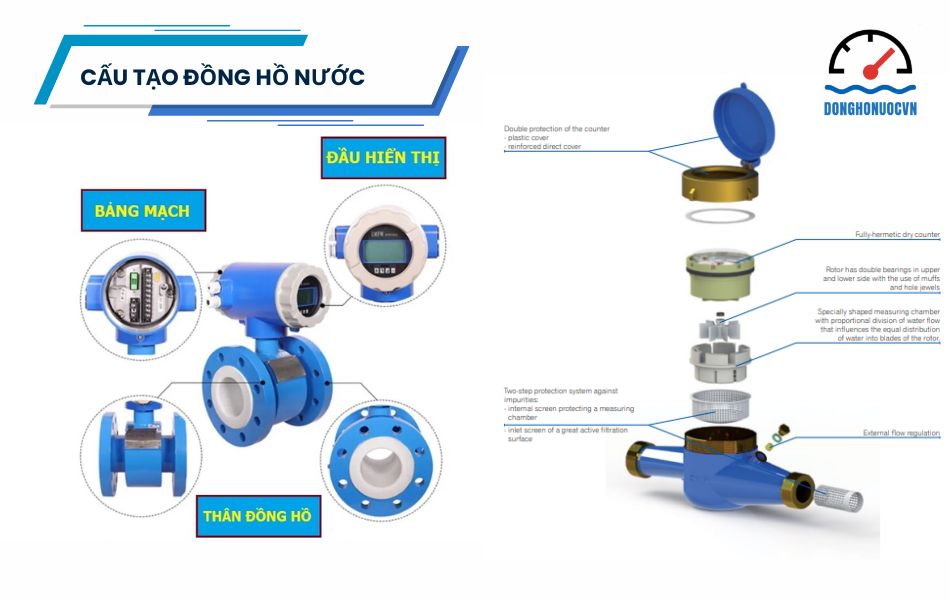

Cấu tạo đồng hồ nước – Gồm những bộ phận nào?

Cấu tạo đồng hồ nước có thể thay đổi tùy theo loại thiết bị (cơ học, điện tử, điện từ), tuy nhiên một đồng hồ nước tiêu chuẩn thường gồm các bộ phận sau:

Mặt số hiển thị

Là nơi hiển thị kết quả đo lưu lượng nước. Có thể là mặt số dạng cơ (kim và bánh răng) hoặc mặt hiển thị LCD đối với đồng hồ nước điện từ, điện tử. Mặt số được bảo vệ bằng lớp kính chịu lực, chịu nước.

Buồng đo lưu lượng

Là khu vực nước chảy qua và tác động lên bộ phận quay bên trong. Thiết kế buồng đo khác nhau tùy theo nguyên lý hoạt động như dạng buồng nhiều tia (multi-jet), tia đơn (single-jet) hay dạng turbine (Woltman).

Cánh quạt hoặc bánh xe quay

Trong đồng hồ cơ, cánh quạt sẽ quay theo dòng nước, từ đó truyền động tới hệ thống bánh răng và mặt hiển thị. Đây là bộ phận chính tham gia vào việc đo lưu lượng.

Bộ truyền động và bánh răng

Hệ thống bánh răng cơ học giúp truyền chuyển động từ cánh quạt đến mặt hiển thị. Thiết kế của bộ phận này đảm bảo tính ổn định, độ chính xác cao trong việc đếm lưu lượng nước.

Vỏ đồng hồ

Được làm từ gang, inox, thép, đồng hoặc nhựa kỹ thuật cao, tùy theo môi trường sử dụng. Vỏ đồng hồ bảo vệ toàn bộ linh kiện bên trong khỏi tác động cơ học, áp suất nước và điều kiện môi trường.

Kết nối đầu vào – đầu ra

Thông thường có hai dạng là kết nối ren (cho dân dụng) và mặt bích (cho công nghiệp). Hệ thống kết nối được thiết kế chắc chắn, đảm bảo không rò rỉ và dễ bảo trì.

Nguyên lý hoạt động của đồng hồ nước

Tùy vào loại đồng hồ, nguyên lý hoạt động sẽ khác nhau. Dưới đây là hai nguyên lý chính:

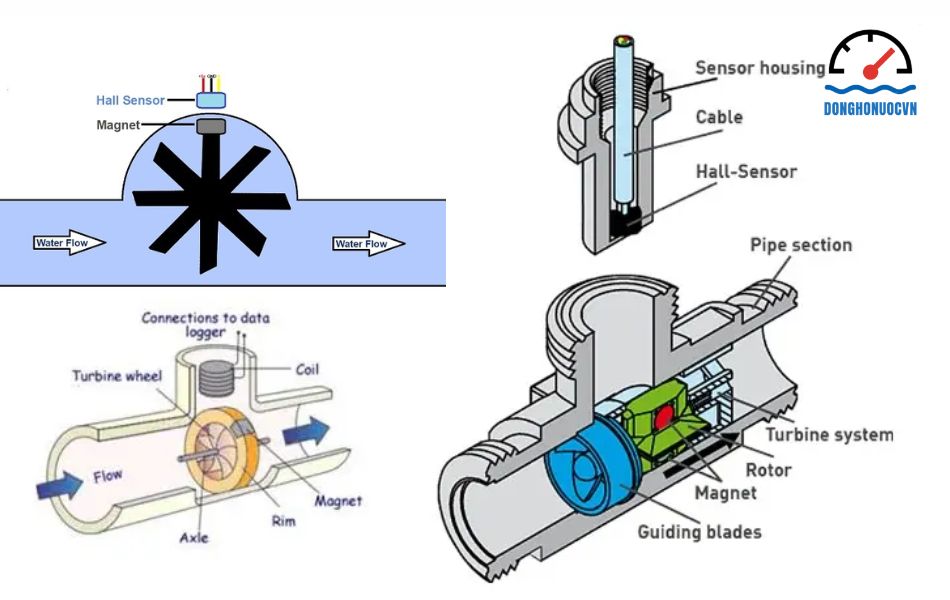

Đối với đồng hồ nước cơ học

• Dòng nước đi qua buồng đo làm quay cánh quạt.
• Cánh quạt truyền động đến hệ thống bánh răng.
• Bánh răng quay làm chuyển động các kim hoặc dãy số trên mặt đồng hồ, hiển thị lượng nước đã đi qua.

Các loại đồng hồ như Multi-Jet, Single-Jet hay Woltman đều hoạt động dựa trên cơ chế này, phù hợp với nhiều hệ thống cấp nước từ nhỏ đến lớn.

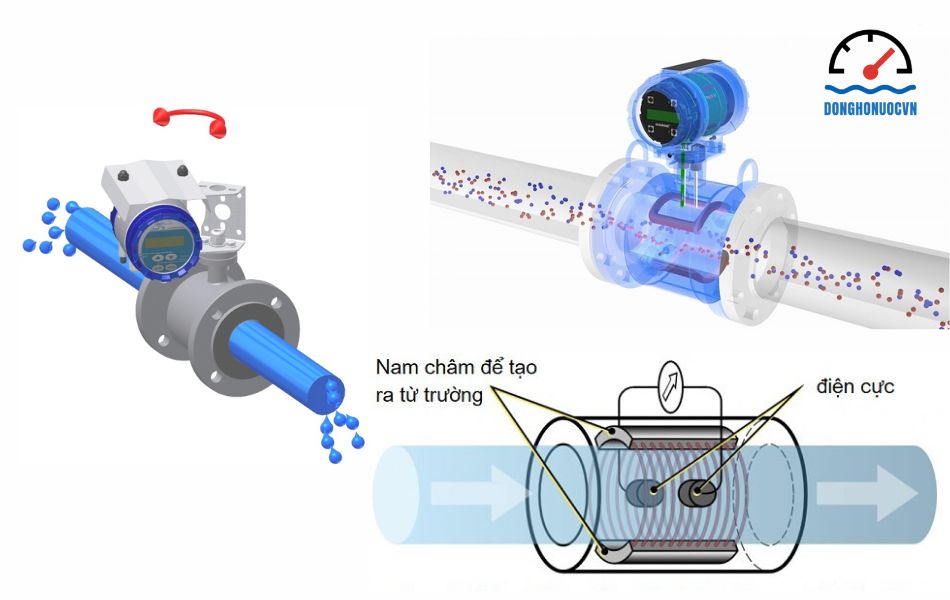

Đối với đồng hồ nước điện từ

Đồng hồ nước điện từ (Electromagnetic Water Meter) sử dụng nguyên lý cảm ứng điện từ để đo lưu lượng nước. Trong cấu tạo đồng hồ nước điện từ, không có bộ phận chuyển động, giúp thiết bị hoạt động bền bỉ, chính xác cao, đặc biệt phù hợp với nước có nhiều cặn hoặc nước thải.

Nguyên lý hoạt động:

• Khi nước dẫn điện chảy qua ống đo, từ trường được tạo ra bởi cuộn dây điện từ.
• Nước di chuyển qua từ trường sẽ tạo ra hiệu điện thế.
• Hiệu điện thế này tỉ lệ thuận với vận tốc dòng chảy và được cảm biến thu lại để tính toán lưu lượng.

Đồng hồ nước điện từ có độ chính xác cao ngay cả khi lưu lượng nhỏ, không bị ảnh hưởng bởi tạp chất rắn trong dòng chảy. Nhờ cấu tạo đồng hồ nước điện từ không có bộ phận cơ học chuyển động, thiết bị này hoạt động ổn định, ít hỏng hóc và tiết kiệm chi phí bảo trì đáng kể.

Phân loại đồng hồ nước theo cấu tạo và ứng dụng

Trên thị trường hiện nay, đồng hồ nước được thiết kế đa dạng nhằm đáp ứng các mục đích sử dụng khác nhau — từ dân dụng, công nghiệp đến đo nước thải hay nước nóng. Dưới đây là các nhóm phân loại phổ biến:

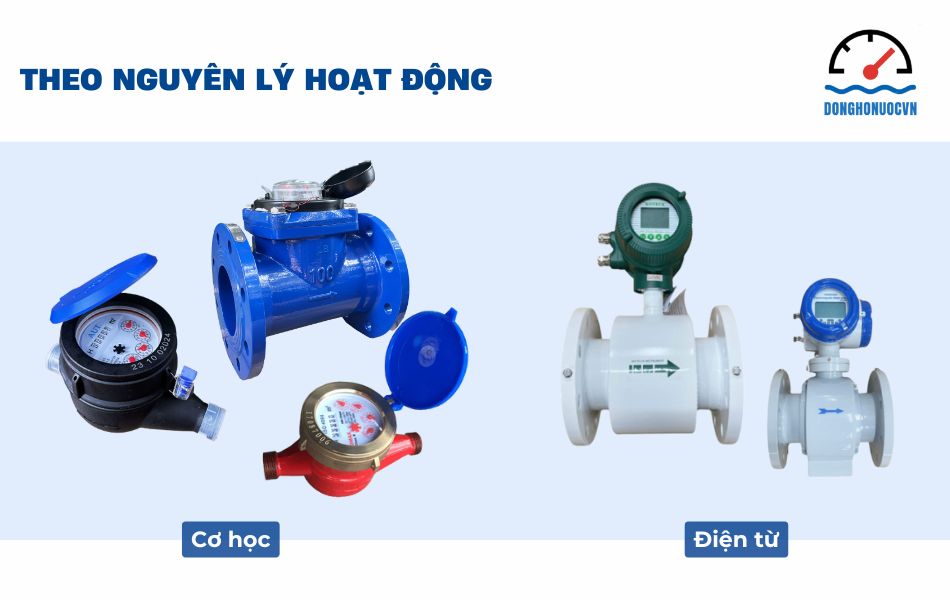

Theo nguyên lý hoạt động

• Đồng hồ cơ học: Hoạt động dựa trên chuyển động của dòng nước làm quay cánh quạt và bánh răng, phù hợp với các hệ thống nước sạch dân dụng hoặc công nghiệp cơ bản.
• Đồng hồ nước điện từ: Không dùng bộ phận cơ học mà sử dụng cảm biến điện từ để đo lưu lượng nước, cho độ chính xác cao và thích hợp với môi trường nước có tạp chất hoặc nước thải.

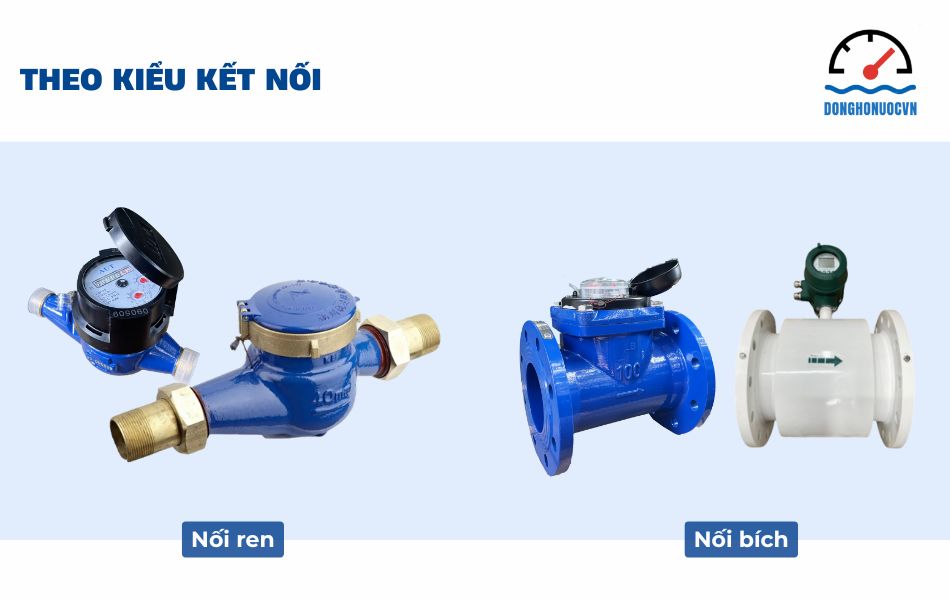

Theo kiểu kết nối

• Kết nối ren: Thường dùng cho các loại đồng hồ nhỏ (DN15–DN50), phù hợp lắp đặt trong nhà ở, chung cư và các hệ thống cấp nước quy mô nhỏ.
• Kết nối mặt bích: Áp dụng cho các hệ thống có lưu lượng lớn như nhà máy, khu công nghiệp, PCCC; cho phép lắp đặt chắc chắn và chịu áp lực tốt hơn.

Theo môi trường sử dụng

• Đồng hồ nước sạch: Được thiết kế cho hệ thống nước sinh hoạt, đảm bảo độ chính xác và độ bền trong điều kiện nước tiêu chuẩn.
• Đồng hồ nước thải: Thường là đồng hồ điện từ hoặc loại không cánh quạt, giúp tránh kẹt cơ cấu đo bởi cặn bẩn hoặc chất rắn trong dòng nước.
• Đồng hồ nước nóng: Có vật liệu chịu nhiệt và cấu tạo đặc biệt để hoạt động ổn định trong hệ thống dẫn nước nóng, thường dùng trong công nghiệp và gia đình có lắp đặt năng lượng mặt trời.
• Đồng hồ tưới tiêu, nông nghiệp: Dòng đồng hồ thân nhựa hoặc gang nhẹ, chống ăn mòn tốt, phù hợp với hệ thống tưới tiêu ngoài trời và có thể đo lưu lượng lớn.

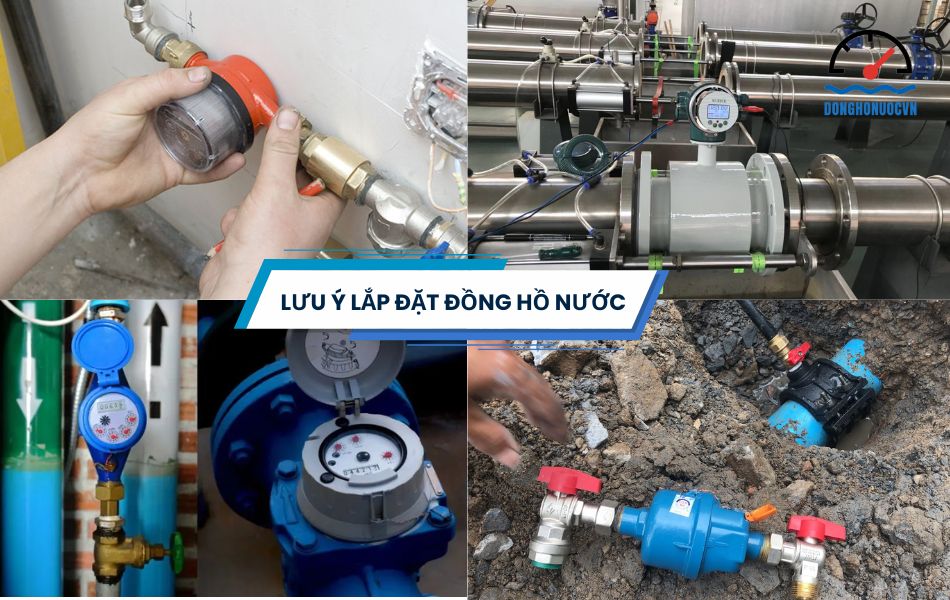

Lưu ý khi lắp đặt và sử dụng đồng hồ nước

Việc lắp đặt và sử dụng đồng hồ nước đúng cách không chỉ giúp thiết bị hoạt động ổn định mà còn đảm bảo độ chính xác trong quá trình đo lưu lượng nước. Để đạt hiệu quả tối ưu và kéo dài tuổi thọ cho đồng hồ, bạn cần lưu ý những điểm quan trọng sau đây:

• Khi lắp đặt đồng hồ nước, cần đảm bảo vị trí đặt đồng hồ nằm ngang, dễ quan sát và thuận tiện cho việc bảo trì, tránh lắp đặt nơi có nhiệt độ quá cao hoặc quá thấp ảnh hưởng đến thiết bị.
• Trước khi lắp đặt, nên kiểm tra kỹ tình trạng đồng hồ, đảm bảo không có bụi bẩn, cặn bẩn hay vật thể lạ bên trong để tránh làm hỏng bộ phận đo hoặc ảnh hưởng đến độ chính xác.
• Đảm bảo hệ thống đường ống phía trước đồng hồ có đủ chiều dài thẳng để dòng nước chảy ổn định, không bị nhiễu loạn gây sai số trong quá trình đo.
• Không sử dụng đồng hồ nước cho các loại nước có tính ăn mòn mạnh hoặc chứa nhiều tạp chất mà không có biện pháp xử lý phù hợp, vì điều này có thể làm hỏng thiết bị nhanh chóng.
• Trong quá trình sử dụng, nên thường xuyên kiểm tra, vệ sinh và bảo dưỡng định kỳ đồng hồ để duy trì độ chính xác và kéo dài tuổi thọ của thiết bị.
• Tránh tự ý tháo rời hoặc sửa chữa đồng hồ nước nếu không có chuyên môn, vì điều này có thể làm ảnh hưởng đến hiệu suất hoạt động và làm mất bảo hành của nhà sản xuất.

Hy vọng qua bài viết này, bạn đã nắm được những kiến thức cơ bản và quan trọng về cấu tạo đồng hồ nước cũng như nguyên lý hoạt động của các loại đồng hồ phổ biến trên thị trường.

Việc lựa chọn đúng loại đồng hồ phù hợp với nhu cầu và sử dụng đúng cách sẽ giúp tăng hiệu quả quản lý nguồn nước, đồng thời kéo dài tuổi thọ thiết bị và tiết kiệm chi phí bảo trì.

Đừng quên chú ý đến khâu lắp đặt và bảo dưỡng định kỳ để đồng hồ nước luôn hoạt động chính xác và ổn định nhất.
