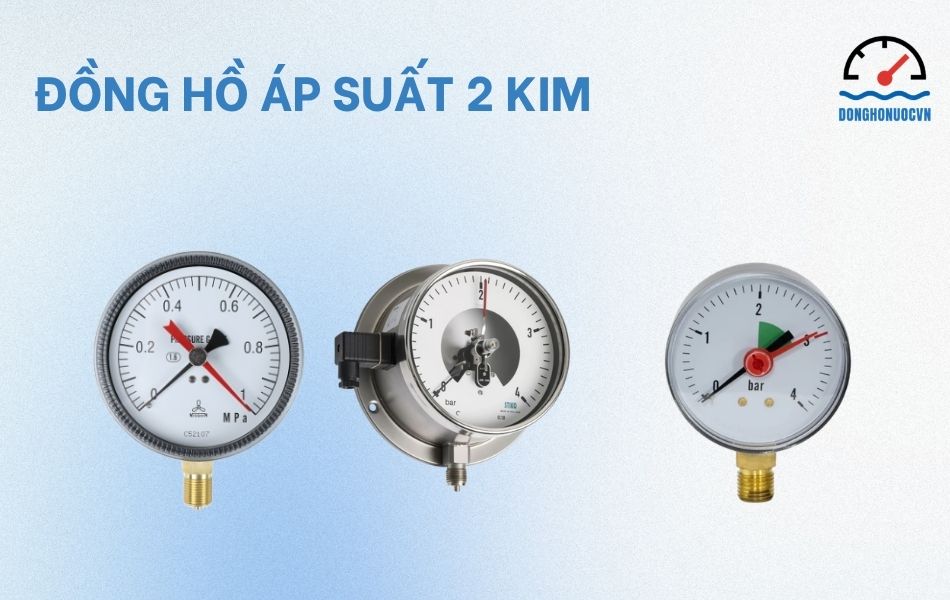

Đồng hồ áp suất 2 kim là gì? Cấu tạo, ứng dụng và cách lựa chọn phù hợp

Đồng hồ áp suất 2 kim là thiết bị đo áp suất được sử dụng trong nhiều hệ thống công nghiệp hiện nay nhờ khả năng theo dõi và kiểm soát áp suất hiệu quả hơn so với loại thông thường. Với thiết kế hai kim hiển thị, thiết bị không chỉ giúp đo áp suất mà còn hỗ trợ cảnh báo hoặc cài đặt ngưỡng an toàn.

Vậy đồng hồ đo áp suất 2 kim có cấu tạo như thế nào, hoạt động ra sao và nên chọn loại nào phù hợp? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

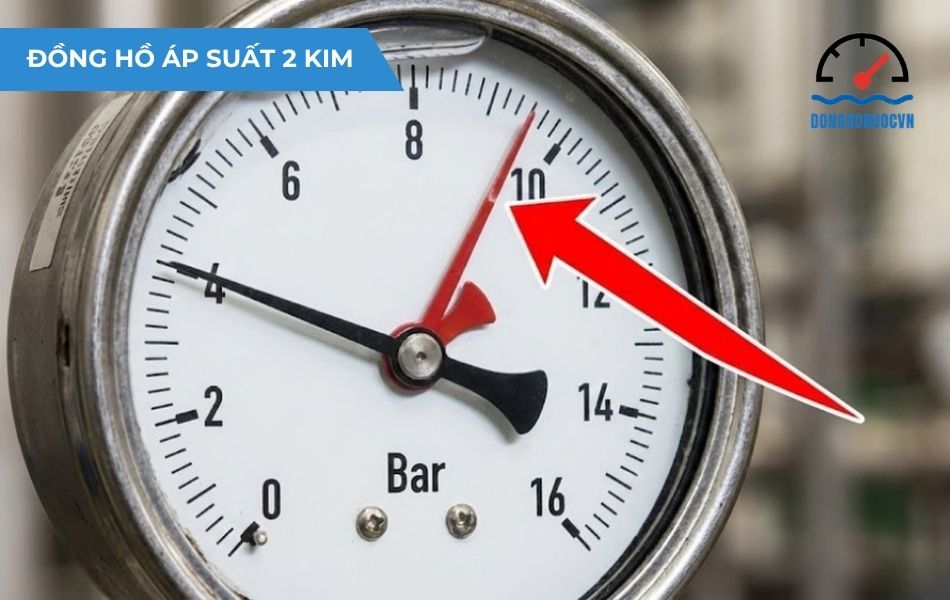

Giới thiệu về đồng hồ áp suất 2 kim

Đồng hồ áp suất 2 kim (hay còn gọi là đồng hồ đo áp suất 2 kim) là loại đồng hồ đo áp suất được thiết kế với hai kim hiển thị trên cùng một mặt số. Trong đó, một kim dùng để đo áp suất thực tế, còn kim thứ hai thường được sử dụng để cài đặt mức giới hạn hoặc làm mốc so sánh.

Thiết bị này giúp người vận hành dễ dàng kiểm soát áp suất trong hệ thống, từ đó nâng cao độ an toàn và hiệu quả làm việc.

Đặc điểm nhận biết đồng hồ áp suất 2 kim:

• Có hai kim hiển thị rõ ràng trên mặt số.
• Một kim hoạt động theo áp suất thực tế, một kim cố định hoặc điều chỉnh.
• Thường dùng trong các hệ thống cần kiểm soát áp suất giới hạn.
• Có thể tích hợp thêm tiếp điểm điện để cảnh báo.

Cấu tạo và nguyên lý hoạt động của đồng hồ đo áp suất 2 kim

Để hiểu rõ cách vận hành của đồng hồ áp suất 2 kim, cần nắm được cấu tạo và cơ chế hoạt động cơ bản của thiết bị.

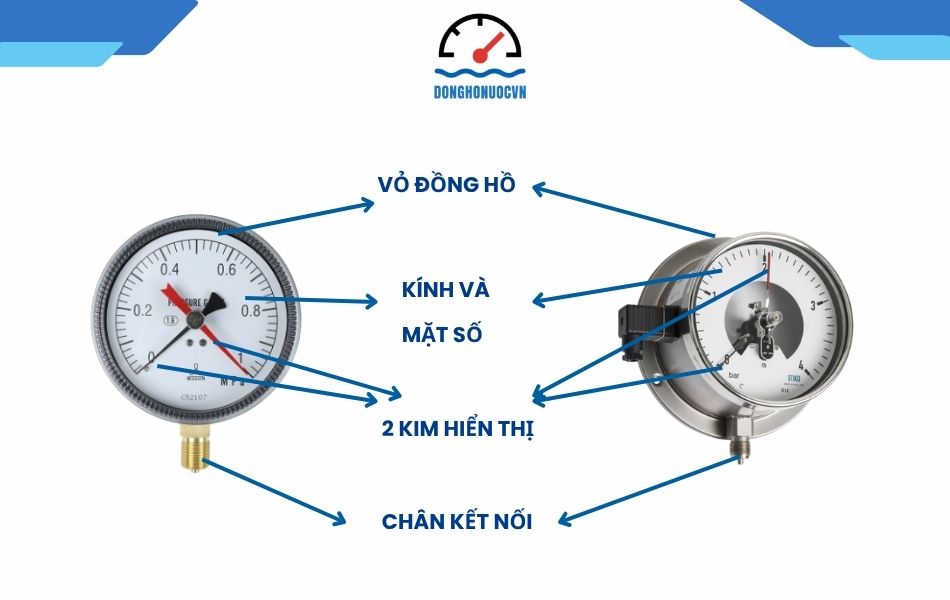

Cấu tạo cơ bản

• Vỏ đồng hồ: Làm từ thép hoặc inox, bảo vệ các bộ phận bên trong khỏi tác động môi trường.
• Mặt kính và mặt số: Hiển thị thông số áp suất với đơn vị bar, psi…
• Hai kim hiển thị: Gồm kim đo áp suất và kim giới hạn (có thể điều chỉnh).
• Ống Bourdon: Bộ phận cảm biến áp suất, biến đổi áp lực thành chuyển động cơ học.
• Chân kết nối: Dạng chân đứng hoặc chân sau, giúp lắp đặt vào hệ thống.

Nguyên lý hoạt động

Đồng hồ đo áp suất 2 kim hoạt động dựa trên nguyên lý biến dạng của ống Bourdon. Khi áp suất tác động vào ống, nó sẽ giãn ra và truyền chuyển động đến kim đo, làm kim quay hiển thị giá trị áp suất thực tế.

Kim thứ hai thường được cài đặt sẵn tại một mức áp suất nhất định để làm mốc cảnh báo hoặc so sánh. Khi kim đo chạm đến vị trí kim giới hạn, người vận hành có thể nhận biết ngay tình trạng áp suất để xử lý kịp thời.

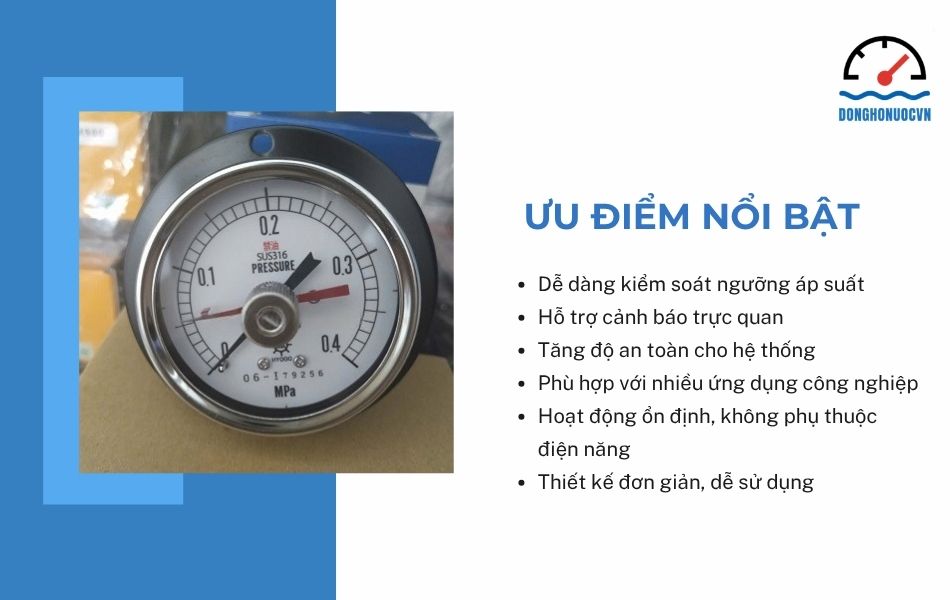

Ưu điểm của dòng đồng hồ áp suất dạng 2 kim

So với các loại đồng hồ áp suất thông thường, đồng hồ đo áp suất 2 kim được đánh giá cao nhờ khả năng kiểm soát áp suất linh hoạt và trực quan hơn. Với thiết kế hai kim hiển thị, thiết bị mang lại nhiều lợi ích thiết thực trong quá trình vận hành hệ thống.

• Dễ dàng kiểm soát ngưỡng áp suất: Kim thứ hai có thể cài đặt trước giúp người vận hành nhanh chóng so sánh và nhận biết khi áp suất đạt hoặc vượt mức cho phép.
• Hỗ trợ cảnh báo trực quan: Khi kim đo tiến gần hoặc chạm vào kim giới hạn, người dùng có thể phát hiện sớm tình trạng bất thường mà không cần thiết bị điện tử hỗ trợ.
• Tăng độ an toàn cho hệ thống: Nhờ khả năng theo dõi áp suất liên tục và có mốc giới hạn rõ ràng, đồng hồ giúp giảm thiểu rủi ro quá áp, bảo vệ thiết bị và đường ống.
• Phù hợp với nhiều ứng dụng công nghiệp: Đồng hồ áp suất 2 kim thường được sử dụng trong các hệ thống khí nén, lò hơi, sản xuất… nơi cần kiểm soát áp suất chặt chẽ.
• Hoạt động ổn định, không phụ thuộc điện năng: Với các dòng cơ học, thiết bị vận hành hoàn toàn bằng cơ chế cơ học nên không cần cấp điện, hạn chế hỏng hóc và dễ bảo trì.
• Thiết kế đơn giản, dễ sử dụng: Người dùng có thể quan sát và điều chỉnh kim giới hạn một cách nhanh chóng mà không cần kỹ thuật phức tạp.

Nhờ những ưu điểm trên, đồng hồ áp suất 2 kim ngày càng được ưu tiên lựa chọn trong các hệ thống yêu cầu giám sát áp suất an toàn và hiệu quả.

Phân loại đồng hồ áp suất 2 kim phổ biến

Trên thị trường hiện nay, đồng hồ đo áp suất 2 kim được thiết kế với nhiều kiểu dáng và chức năng khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng trong từng hệ thống. Dưới đây là các cách phân loại phổ biến giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp.

Theo chức năng

• Đồng hồ áp suất 2 kim cơ: Đây là dòng phổ biến, sử dụng hoàn toàn cơ học để hiển thị áp suất. Một kim dùng để đo áp suất thực tế, kim còn lại được điều chỉnh thủ công để làm mốc giới hạn hoặc cảnh báo.
• Đồng hồ áp suất 2 kim có tiếp điểm điện: Ngoài chức năng hiển thị, loại này còn tích hợp tiếp điểm điện giúp gửi tín hiệu về tủ điều khiển khi áp suất đạt đến ngưỡng cài đặt, phù hợp với hệ thống tự động hóa.

Theo chất liệu

• Đồng hồ đo áp suất 2 kim vỏ thép: Có giá thành rẻ, phù hợp với các môi trường làm việc thông thường như nước sạch, khí nén.
• Đồng hồ đo áp suất 2 kim inox: Được làm từ inox 304 hoặc 316, có khả năng chống ăn mòn tốt, thích hợp cho môi trường ẩm, hóa chất hoặc yêu cầu vệ sinh cao như thực phẩm, dược phẩm.

Theo kiểu kết nối

• Đồng hồ áp suất 2 kim chân đứng: Kiểu kết nối phổ biến, lắp trực tiếp lên đường ống theo phương thẳng đứng, dễ thi công và thay thế.
• Đồng hồ áp suất 2 kim chân sau: Thường dùng để lắp trên bảng điều khiển hoặc tủ điện, giúp quan sát thuận tiện từ phía trước.
• Đồng hồ áp suất 2 kim lắp mặt bích: Ít phổ biến hơn, chủ yếu sử dụng trong các hệ thống công nghiệp lớn, yêu cầu kết nối chắc chắn và chịu áp lực cao.

Nhờ sự đa dạng về chủng loại, đồng hồ đo áp suất 2 kim có thể đáp ứng tốt từ các hệ thống đơn giản đến những ứng dụng công nghiệp yêu cầu kiểm soát áp suất chặt chẽ.

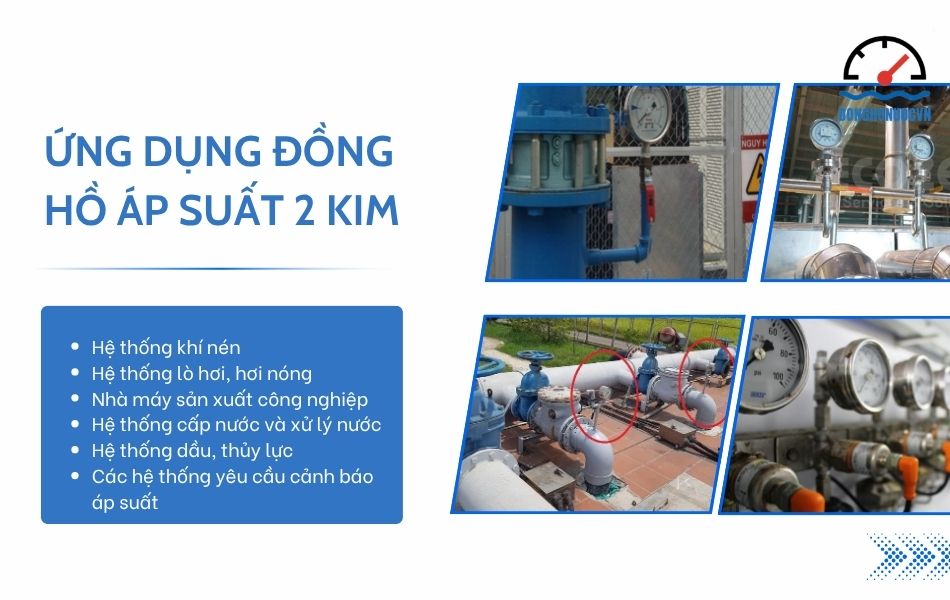

Ứng dụng của đồng hồ đo áp suất dạng 2 kim trong thực tế

Với khả năng hiển thị đồng thời áp suất thực tế và ngưỡng giới hạn, đồng hồ áp suất 2 kim được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Thiết bị đặc biệt phù hợp với các hệ thống yêu cầu kiểm soát áp suất chặt chẽ nhằm đảm bảo an toàn và ổn định vận hành.

• Hệ thống khí nén: Đồng hồ đo áp suất 2 kim giúp theo dõi áp suất khí và cài đặt mức giới hạn, đảm bảo hệ thống máy nén hoạt động ổn định, tránh quá áp.
• Hệ thống lò hơi, hơi nóng: Trong các hệ thống có nhiệt độ và áp suất cao, thiết bị hỗ trợ giám sát liên tục và cảnh báo khi áp suất vượt ngưỡng an toàn.
• Nhà máy sản xuất công nghiệp: Được sử dụng trong các dây chuyền sản xuất để kiểm soát áp suất của máy móc, thiết bị, góp phần đảm bảo hiệu suất và tuổi thọ hệ thống.
• Hệ thống cấp nước và xử lý nước: Đồng hồ đo áp suất 2 kim giúp kiểm soát áp lực nước trong đường ống, hạn chế tình trạng quá áp gây rò rỉ hoặc hư hỏng.
• Hệ thống dầu, thủy lực: Thiết bị hỗ trợ theo dõi áp suất dầu trong các hệ thống thủy lực, đảm bảo vận hành chính xác và an toàn.
• Các hệ thống yêu cầu cảnh báo áp suất: Với khả năng cài đặt kim giới hạn hoặc tích hợp tiếp điểm điện, đồng hồ phù hợp trong các hệ thống cần cảnh báo sớm để xử lý kịp thời.

Nhờ tính linh hoạt và khả năng giám sát trực quan, đồng hồ áp suất 2 kim ngày càng được sử dụng phổ biến trong nhiều ngành nghề, đặc biệt là các hệ thống yêu cầu kiểm soát áp suất an toàn và liên tục.

Kinh nghiệm chọn mua đồng hồ áp suất 2 kim

Để lựa chọn đúng đồng hồ đo áp suất 2 kim phù hợp với hệ thống, người dùng cần cân nhắc một số yếu tố quan trọng sau:

• Chọn dải đo phù hợp: Áp suất làm việc nên nằm trong khoảng 60-70% thang đo để đảm bảo độ chính xác và tăng tuổi thọ thiết bị.
• Xác định mục đích sử dụng kim thứ hai: Nếu chỉ cần đánh dấu mốc thì dùng loại cơ, còn nếu cần cảnh báo tự động nên chọn loại có tiếp điểm điện.
• Lựa chọn chất liệu phù hợp: Nên dùng inox cho môi trường ẩm, hóa chất hoặc nhiệt độ cao; còn vỏ thép phù hợp với điều kiện thông thường.
• Chọn kiểu kết nối đúng vị trí lắp đặt: Tùy vào không gian mà chọn chân đứng, chân sau hoặc dạng lắp đặc biệt để thuận tiện quan sát và thi công.
• Quan tâm đến độ chính xác và tiêu chuẩn: Ưu tiên các sản phẩm có sai số thấp, đạt tiêu chuẩn kỹ thuật để đảm bảo độ tin cậy khi vận hành.
• Chọn loại có dầu nếu hệ thống rung: Đồng hồ có dầu (glycerin) giúp giảm rung lắc, bảo vệ bộ cơ và tăng độ bền.
• Mua tại đơn vị uy tín: Lựa chọn nhà cung cấp có đầy đủ CO/CQ, bảo hành rõ ràng để đảm bảo chất lượng và hỗ trợ kỹ thuật khi cần.

Đồng hồ áp suất 2 kim là giải pháp hiệu quả giúp kiểm soát và giám sát áp suất trong hệ thống một cách chính xác và an toàn hơn. Với khả năng hiển thị trực quan và hỗ trợ cảnh báo, thiết bị này ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực.
