Đồng hồ áp suất 3 kim: Cấu tạo, phân loại, thương hiệu và cách chọn mua chuẩn kỹ thuật

Đồng hồ áp suất 3 kim là thiết bị đo lường quan trọng trong nhiều lĩnh vực công nghiệp, từ dầu khí, hóa chất, HVAC cho đến thực phẩm – dược phẩm. Với thiết kế 3 kim đặc trưng, loại đồng hồ này không chỉ cho phép theo dõi áp suất tức thời mà còn hiển thị giá trị cực đại và cực tiểu trong quá trình vận hành.

Bài viết dưới đây Đồng hồ nước VN sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, các loại đồng hồ áp suất 3 kim phổ biến, thương hiệu uy tín cũng như tiêu chí chọn mua phù hợp.

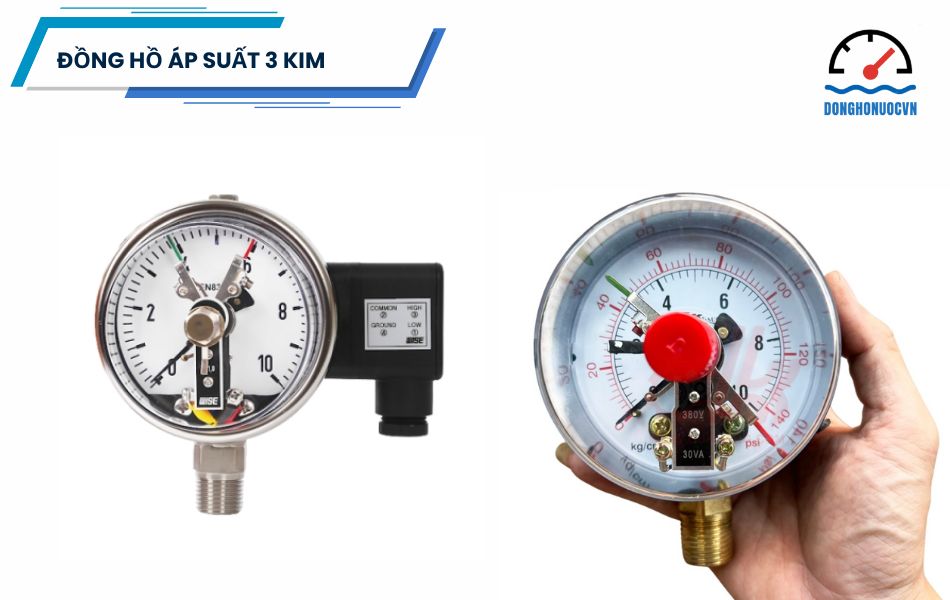

Đồng hồ áp suất 3 kim là gì?

Đồng hồ áp suất 3 kim là thiết bị đo áp lực, được thiết kế đặc biệt với ba kim chỉ báo trên cùng một mặt số:

• Kim chính (kim đo áp suất tức thời): hiển thị áp lực hiện tại trong hệ thống.
• Kim phụ màu đỏ: thường được dùng để ghi nhận mức áp suất tối đa từng đạt trong quá trình vận hành.
• Kim phụ màu xanh (hoặc vàng): ghi nhận áp suất tối thiểu từng đạt.

Với thiết kế này, người vận hành không chỉ biết được giá trị áp suất tức thì mà còn có thể kiểm soát được giới hạn dao động, tránh nguy cơ vượt ngưỡng gây mất an toàn hoặc hư hỏng thiết bị.

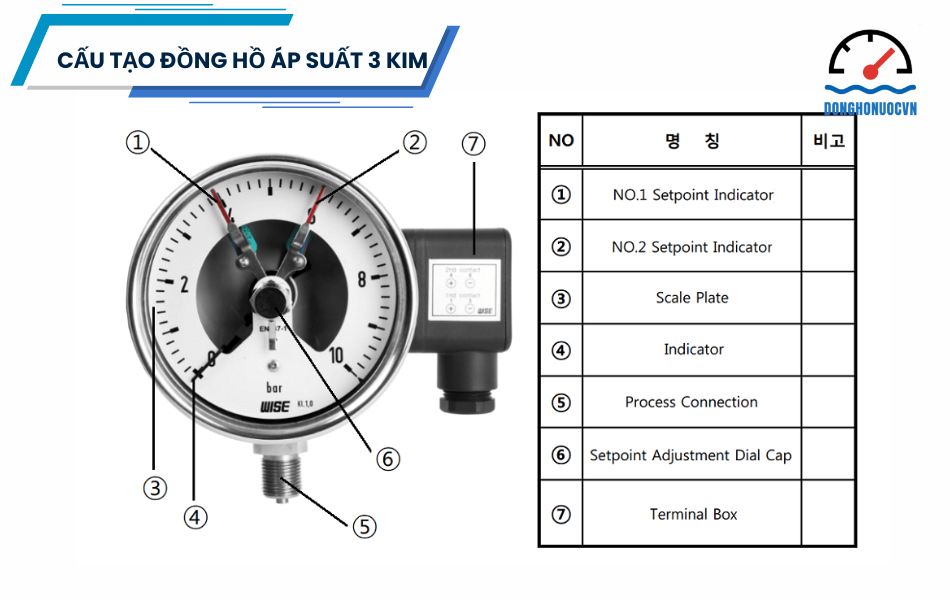

Cấu tạo và nguyên lý hoạt động đồng hồ đo áp suất 3 kim

Một chiếc đồng hồ áp suất 3 kim thường gồm các bộ phận chính sau:

• Vỏ đồng hồ: thường làm bằng inox hoặc thép hợp kim, giúp bảo vệ các chi tiết bên trong.
• Mặt hiển thị: có chia vạch theo đơn vị bar, psi, MPa… và tích hợp ba kim.
• Ống Bourdon: bộ phận cảm biến áp lực, biến đổi áp suất thành chuyển động cơ học.
• Cơ cấu truyền động: kết nối ống Bourdon với kim chỉ, giúp hiển thị chính xác áp suất.
• Bộ phận tiếp điểm điện (nếu có): cho phép kết nối với thiết bị cảnh báo hoặc relay điều khiển.

Nguyên lý hoạt động

• Khi áp suất chất lỏng hoặc khí đi vào đồng hồ, ống Bourdon sẽ bị biến dạng.
• Biến dạng này được truyền qua cơ cấu truyền động, làm kim chính di chuyển và hiển thị giá trị áp lực hiện tại.
• Đồng thời, hai kim phụ sẽ giữ lại giá trị cực đại và cực tiểu đã đạt, giúp người vận hành dễ dàng theo dõi.
• Với loại đồng hồ có tiếp điểm điện, khi kim áp suất chạm tới ngưỡng cài đặt, mạch điện sẽ được kích hoạt để phát tín hiệu cảnh báo.

Các loại đồng hồ áp suất 3 kim phổ biến trên thị trường

Tùy vào nhu cầu sử dụng, môi trường làm việc và yêu cầu kỹ thuật, đồng hồ áp suất 3 kim được chia thành nhiều loại khác nhau. Dưới đây là các cách phân loại phổ biến:

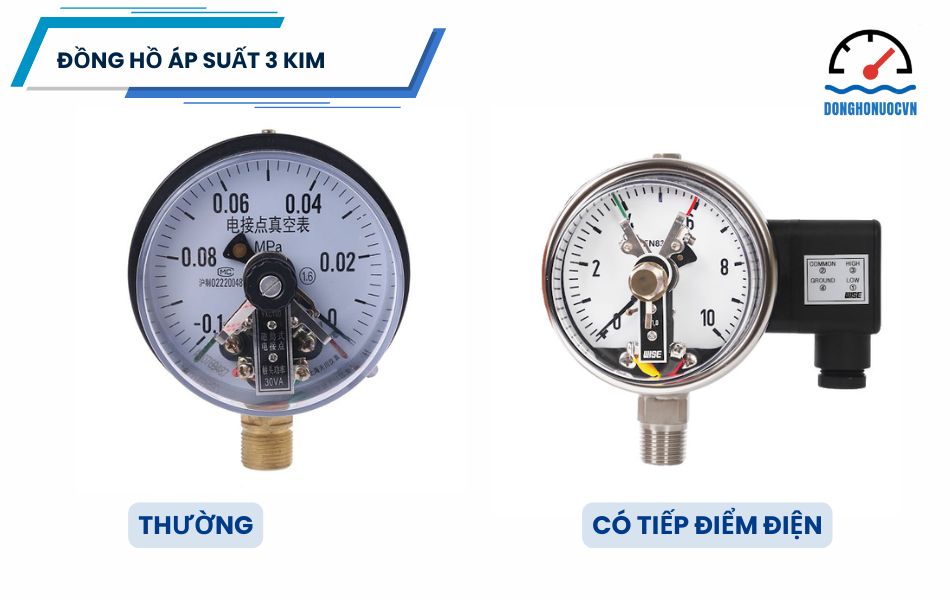

Phân loại theo chức năng

• Đồng hồ áp suất 3 kim thường: Chỉ có chức năng hiển thị áp suất hiện tại cùng với kim hiển thị mức cao nhất và thấp nhất từng đạt. Đây là loại cơ bản, giá thành phải chăng, dễ sử dụng, phù hợp cho các hệ thống cần theo dõi áp lực nhưng không cần tự động cảnh báo.
• Đồng hồ áp suất 3 kim tiếp điểm điện: Ngoài chức năng hiển thị, loại này còn tích hợp tiếp điểm điện để kích hoạt thiết bị cảnh báo (đèn, còi, relay) khi áp suất vượt ngưỡng. Được ứng dụng trong hệ thống yêu cầu giám sát tự động, phòng ngừa sự cố an toàn.

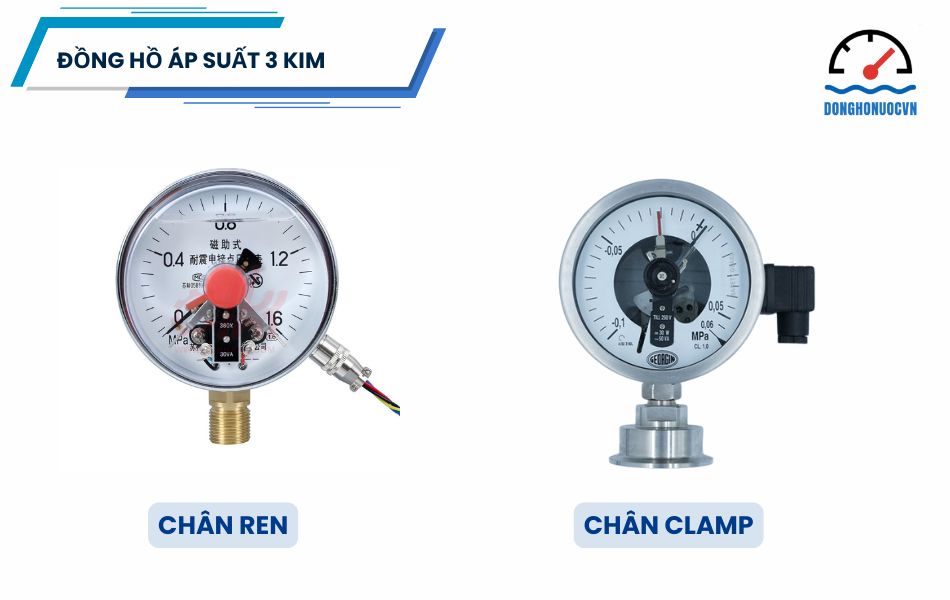

Phân loại theo kiểu kết nối

• Chân ren: Kích thước phổ biến ¼”, ½”, dễ lắp đặt và thay thế, phù hợp cho hệ thống đường ống nhỏ.
• Kết nối clamp: Dễ tháo lắp và vệ sinh, thường dùng trong ngành thực phẩm, đồ uống và dược phẩm – nơi yêu cầu cao về độ sạch.

Phân loại theo dải đo áp suất

• Áp suất thấp (0–1 bar, 0–6 bar): Thường dùng trong phòng thí nghiệm, HVAC hoặc hệ thống khí nén nhẹ.
• Áp suất trung bình (10–100 bar): Ứng dụng nhiều nhất trong công nghiệp, hệ thống thủy lực, khí nén, nồi hơi.
• Áp suất cao (100–1000+ bar): Thiết kế đặc biệt, vỏ dày, an toàn cao, dùng trong dầu khí, máy ép thủy lực, công nghiệp nặng.

Phân loại theo vật liệu chế tạo

• Inox 304 / Inox 316: Chống gỉ sét, chống ăn mòn, phù hợp môi trường ẩm ướt, hóa chất nhẹ. Inox 316 đặc biệt bền với hóa chất mạnh.
• Thép hợp kim: Chịu áp lực cao, độ bền cơ học lớn, thường dùng trong công nghiệp nặng.
• Vật liệu đặc biệt (Hastelloy, Monel, PTFE coating): Dùng cho môi trường cực kỳ ăn mòn, hóa chất mạnh, axit hoặc dung dịch muối.

Ứng dụng của đồng hồ áp suất loại 3 kim

Đồng hồ áp suất 3 kim được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Ngành dầu khí và hóa chất: theo dõi áp suất hệ thống đường ống, bồn chứa, đảm bảo an toàn vận hành.
• Ngành thực phẩm và dược phẩm: giám sát áp suất trong sản xuất bia, sữa, nước giải khát, hay dây chuyền sản xuất thuốc.
• HVAC và môi trường: kiểm soát áp suất trong hệ thống điều hòa, lọc bụi, xử lý khí thải.
• Công nghiệp nặng: sử dụng trong hệ thống thủy lực, khí nén, máy ép công suất lớn.

Các thương hiệu đồng hồ áp suất 3 kim nổi tiếng

Khi chọn mua đồng hồ áp suất 3 kim, thương hiệu là yếu tố quan trọng quyết định đến độ bền, độ chính xác và chất lượng dịch vụ hậu mãi. Dưới đây là những cái tên nổi bật trên thị trường hiện nay:

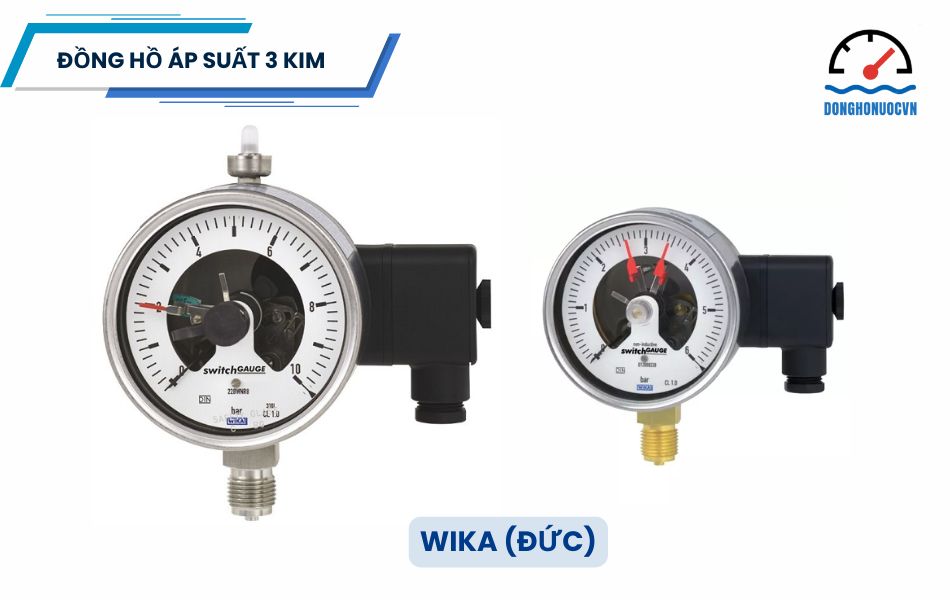

WIKA (Đức)

WIKA là thương hiệu hàng đầu thế giới trong lĩnh vực đo lường áp suất và nhiệt độ. Đồng hồ áp suất 3 kim của WIKA được đánh giá cao về độ chính xác, độ bền, cùng khả năng hoạt động ổn định ngay cả trong điều kiện công nghiệp nặng.

Ngoài ra, WIKA còn có đa dạng mẫu mã, đáp ứng từ nhu cầu sản xuất thông thường cho đến nghiên cứu trong phòng thí nghiệm.

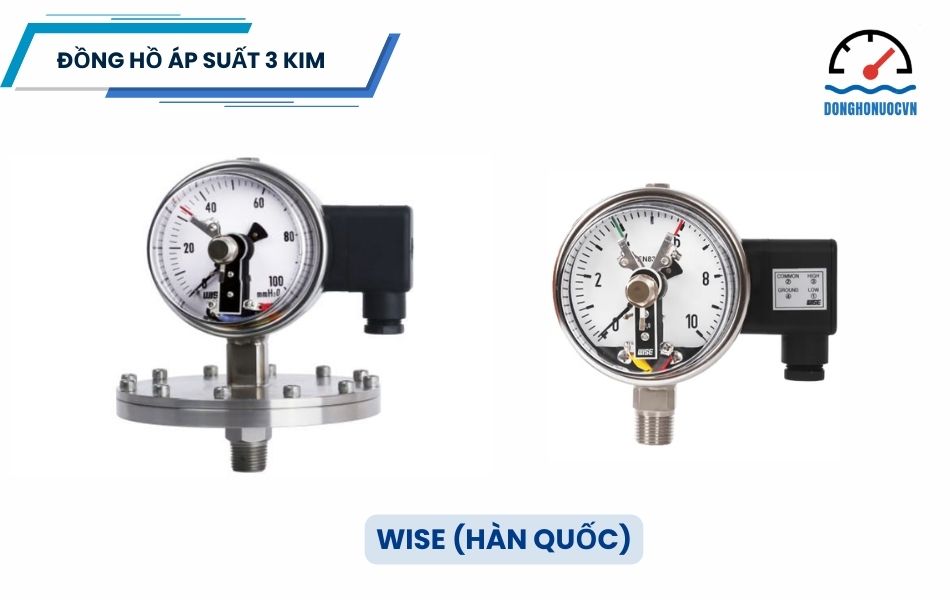

Wise (Hàn Quốc)

Wise là thương hiệu phổ biến nhất tại Việt Nam nhờ mức giá hợp lý đi đôi với chất lượng ổn định. Đồng hồ áp suất 3 kim Wise được ưa chuộng trong các ngành công nghiệp nhẹ và vừa, nhờ độ bền tốt và khả năng đáp ứng đa dạng dải đo.

Đặc biệt, phụ tùng thay thế và dịch vụ hậu mãi của Wise cũng dễ dàng tìm thấy tại thị trường Việt Nam.

Stiko (Hà Lan)

Stiko nổi bật với những sản phẩm đạt tiêu chuẩn châu Âu, chuyên sử dụng trong các môi trường khắc nghiệt như dầu khí, hóa chất, và các hệ thống áp lực cao.

Đồng hồ áp suất 3 kim của Stiko được chế tạo từ vật liệu chống ăn mòn, khả năng chịu rung động tốt, và có tuổi thọ dài. Đây là lựa chọn đáng tin cậy cho các doanh nghiệp cần thiết bị hoạt động bền bỉ trong thời gian dài.

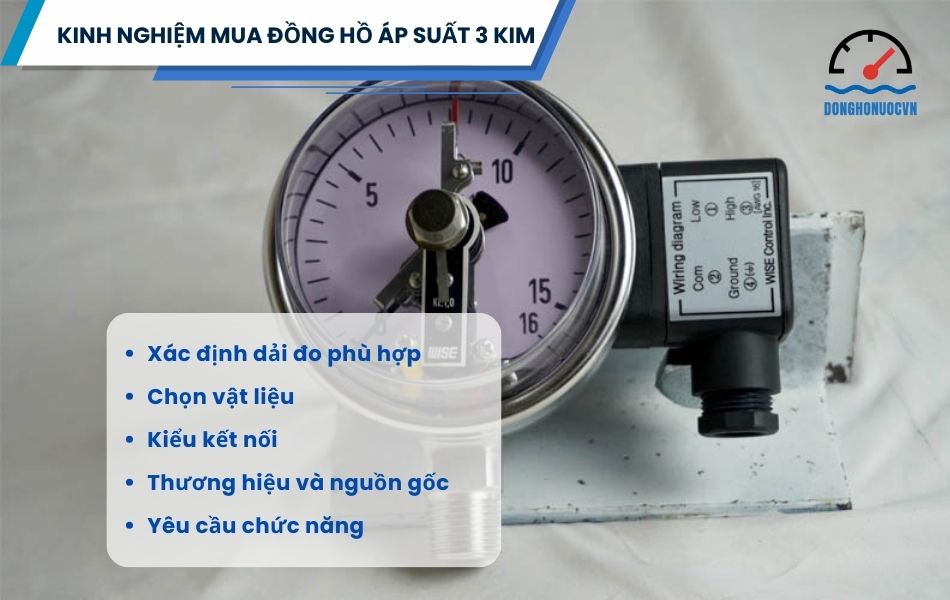

Kinh nghiệm chọn mua đồng hồ áp suất loại 3 kim

Khi lựa chọn đồng hồ áp suất 3 kim, bạn cần lưu ý một số tiêu chí sau:

• Xác định dải đo phù hợp: Chọn dải đo gấp 1,5–2 lần áp suất làm việc để tăng tuổi thọ đồng hồ.
• Chọn vật liệu: Inox 316 cho môi trường ăn mòn, thép hợp kim cho áp suất cao.
• Kiểu kết nối: Chân ren cho đường ống nhỏ, chân bích cho áp lực lớn, clamp cho ngành thực phẩm – dược phẩm.
• Thương hiệu và nguồn gốc: Ưu tiên các thương hiệu uy tín, phân phối chính hãng tại Việt Nam.
• Yêu cầu chức năng: Nếu cần cảnh báo tự động, hãy chọn loại có tiếp điểm điện.

Đồng hồ áp suất 3 kim là thiết bị không thể thiếu trong nhiều hệ thống công nghiệp nhờ khả năng hiển thị áp suất tức thời, giá trị cực đại và cực tiểu. Với sự đa dạng về chủng loại, thương hiệu và vật liệu, người dùng có thể dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu.

Hy vọng bài viết đã cung cấp cho bạn những thông tin hữu ích để chọn mua được đồng hồ áp suất 3 kim chất lượng, chính xác và an toàn.
