Đồng hồ đo áp suất khí là gì? Nguyên lý, phân loại và ứng dụng thực tế

Trong các hệ thống sử dụng khí nén như nhà máy sản xuất, phòng thí nghiệm hay cơ sở y tế, việc kiểm soát áp suất là yếu tố bắt buộc để đảm bảo an toàn và hiệu suất vận hành. Đồng hồ đo áp suất khí là thiết bị chuyên dụng giúp giám sát áp suất của các loại khí như oxy, nito, argon hay không khí trong bình chứa và đường ống.

Vậy thiết bị này có cấu tạo thế nào, gồm những loại gì và ứng dụng ra sao? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.

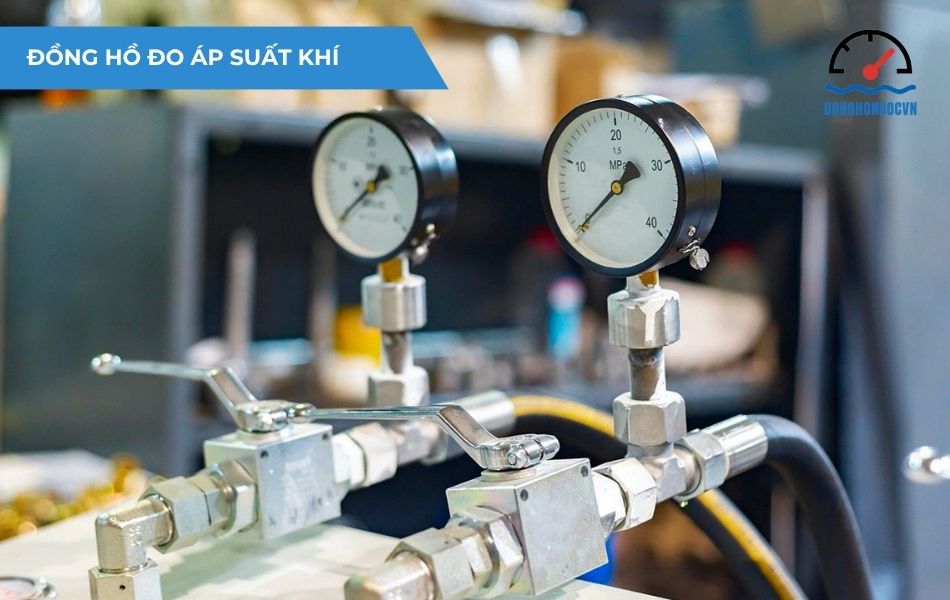

Đồng hồ đo áp suất khí là gì?

Đồng hồ đo áp suất khí là thiết bị dùng để đo và hiển thị mức áp suất của các loại khí nén trong hệ thống như khí oxy, khí nito, không khí, khí CO₂ hoặc khí argon. Thiết bị này giúp người vận hành nắm được áp lực trong bình chứa hay đường ống, từ đó điều chỉnh để đảm bảo vận hành an toàn, tránh quá áp hoặc rò rỉ.

Đơn vị đo áp suất phổ biến bao gồm PSI (Pounds per Square Inch), Bar, hoặc MPa, tùy theo chuẩn quốc tế và từng ứng dụng cụ thể.

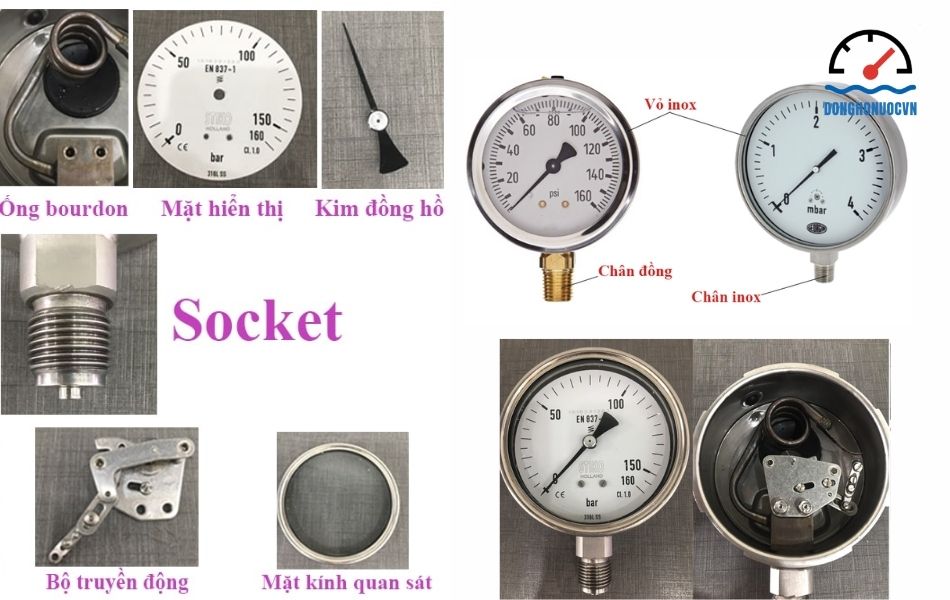

Cấu tạo và nguyên lý hoạt động của đồng hồ đo áp suất khí

Một đồng hồ áp suất khí thường gồm các bộ phận cơ bản sau:

• Mặt hiển thị: Thường là mặt tròn có vạch chia rõ ràng theo đơn vị PSI hoặc bar.
• Ống Bourdon: Là bộ phận cảm biến cơ học, sẽ biến dạng khi áp suất thay đổi.
• Kim chỉ thị: Liên kết với cơ cấu truyền động để phản ánh mức áp suất tức thời.
• Vỏ bảo vệ: Làm từ inox, nhôm hoặc nhựa kỹ thuật, chống va đập và ăn mòn.
• Đầu kết nối: Kiểu chân đứng hoặc chân sau, dùng để gắn vào bình khí hoặc hệ thống.

Nguyên lý hoạt động:

• Với đồng hồ cơ, khi khí nén đi vào đồng hồ, ống Bourdon sẽ giãn nở theo mức áp suất. Sự biến dạng này làm quay kim chỉ thị.
• Với đồng hồ điện tử, cảm biến sẽ đo áp suất và hiển thị số trên màn hình LCD.

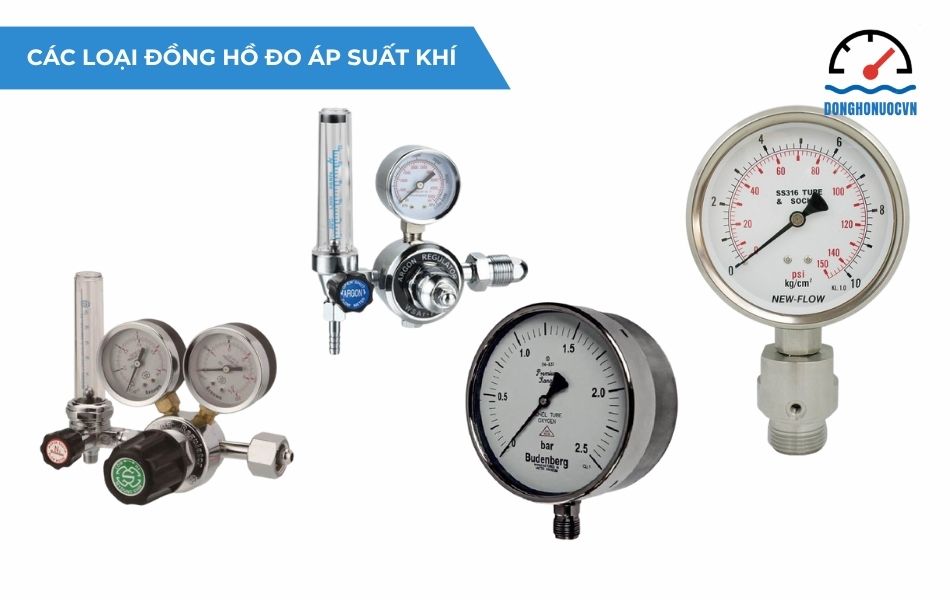

Các loại đồng hồ đo áp suất khí phổ biến

Tùy theo loại khí và yêu cầu sử dụng cụ thể, đồng hồ đo áp suất khí được thiết kế với nhiều kiểu dáng, vật liệu và dải đo khác nhau. Dưới đây là các dòng đồng hồ phổ biến được sử dụng nhiều hiện nay:

Đồng hồ đo áp suất không khí

Đây là loại đồng hồ phổ biến nhất, dùng để đo áp suất khí nén trong các hệ thống máy nén khí, máy ép, máy phun sơn hoặc hệ thống điều khiển tự động bằng khí. Đồng hồ đo áp suất không khí thường có dải đo từ 0–10 bar hoặc 0–150 PSI, phù hợp với các nhu cầu dân dụng và công nghiệp nhẹ.

Loại này chủ yếu sử dụng đồng hồ cơ, thiết kế đơn giản, dễ lắp đặt và có độ bền cao. Nhiều phiên bản có thêm lớp dầu bên trong để giảm rung và kéo dài tuổi thọ khi sử dụng ở môi trường rung động mạnh.

Đồng hồ đo áp suất khí nito

Đồng hồ đo áp suất khí nito thường được dùng trong các lĩnh vực như bảo trì xe ô tô (bơm lốp bằng khí N2), đóng gói thực phẩm, ngành điện tử hoặc thiết bị y tế. Vì khí nito có đặc tính trơ và áp suất cao, nên đồng hồ sử dụng cho khí này cần có độ chính xác tốt, chống rò rỉ và được làm từ vật liệu không bị ăn mòn.

Loại đồng hồ này thường có vỏ inox hoặc đồng, dải đo từ 0–200 PSI hoặc cao hơn tùy ứng dụng. Với một số nhu cầu đặc thù, người dùng cũng có thể chọn loại đồng hồ điện tử để dễ dàng tích hợp với hệ thống giám sát tự động.

Đồng hồ đo áp suất khí oxy

Đây là loại đồng hồ được sử dụng trong hệ thống y tế, bình oxy y tế hoặc các ứng dụng công nghiệp có sử dụng khí oxy. Vì khí oxy dễ phản ứng và gây cháy nổ khi tiếp xúc với vật liệu không phù hợp, nên đồng hồ dùng cho khí oxy phải được chế tạo từ đồng thau hoặc inox đặc biệt, tuyệt đối không dùng dầu mỡ hoặc vật liệu có thể phát tia lửa.

Thiết bị này thường được tích hợp kèm với van điều áp để đảm bảo lưu lượng khí ra ổn định và an toàn cho người sử dụng. Các yêu cầu về kiểm định và tiêu chuẩn an toàn cho loại đồng hồ này cũng cao hơn so với đồng hồ thông thường.

Đồng hồ điều áp khí argon

Đồng hồ điều áp khí argon là thiết bị không thể thiếu trong các ứng dụng hàn TIG, hàn inox hoặc sử dụng khí argon bảo vệ. Loại đồng hồ này không chỉ đo áp suất mà còn kết hợp van điều chỉnh giúp kiểm soát lưu lượng khí ra một cách ổn định, tránh lãng phí và đảm bảo mối hàn chất lượng.

Thiết bị thường có hai mặt đồng hồ: một hiển thị áp suất trong bình và một hiển thị áp suất đầu ra sau khi điều chỉnh. Vỏ đồng hồ thường làm bằng đồng hoặc hợp kim nhôm chống gỉ, chịu được môi trường có nhiệt độ cao hoặc va chạm nhẹ trong quá trình sử dụng.

Cách chọn đồng hồ đo áp suất khí phù hợp

Để lựa chọn đúng thiết bị cho nhu cầu sử dụng, bạn cần cân nhắc các yếu tố sau:

• Loại khí cần đo: oxy, nito, argon, không khí… → yêu cầu về vật liệu khác nhau.
• Dải đo áp suất: Chọn mức đo tối đa cao hơn 25–30% so với áp suất làm việc thực tế.
• Môi trường lắp đặt: Nếu có rung, nên dùng đồng hồ có dầu. Lắp ngoài trời thì cần loại chống nước.
• Kiểu kết nối: Lắp bảng hay gắn trực tiếp? Chọn chân sau hoặc chân đứng phù hợp.
• Cần số hay kim? Nếu cần tính toán tự động, chọn đồng hồ điện tử có thể kết nối PLC.

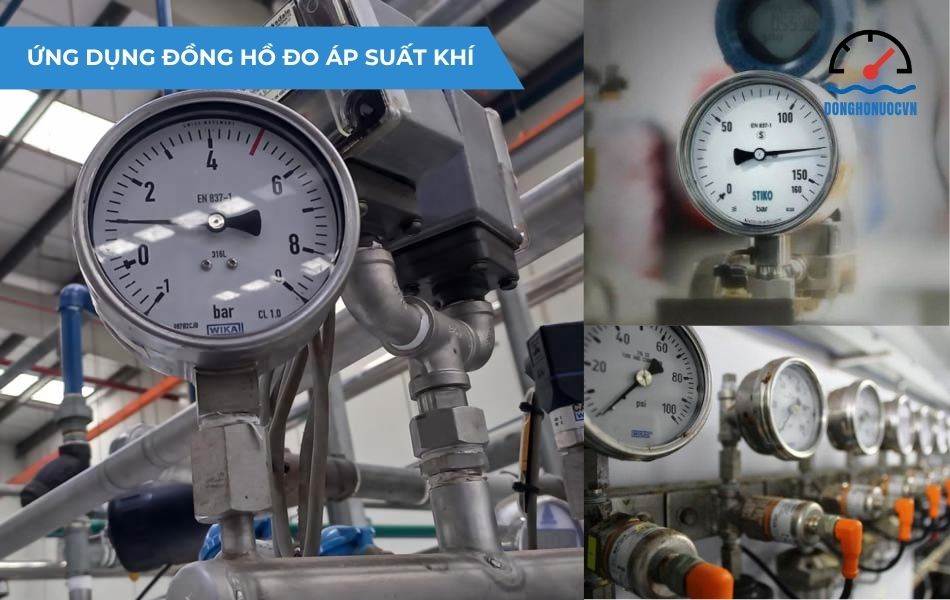

Ứng dụng thực tế của đồng hồ đo áp suất khí

Đồng hồ đo áp suất khí được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

• Hệ thống khí nén nhà máy: Kiểm tra áp suất khí để đảm bảo hoạt động máy móc.
• Bình khí y tế: Kiểm soát áp suất khí oxy trong bệnh viện, phòng khám.
• Ngành hóa chất, thực phẩm: Giám sát khí CO₂, N₂ trong quá trình đóng gói, lên men.
• Ngành cơ khí: Sử dụng với khí argon trong hàn TIG để điều chỉnh luồng khí bảo vệ.
• Ô tô, xe máy: Bơm và kiểm tra áp suất lốp bằng khí nito.

Địa chỉ mua đồng hồ đo áp suất khí chính hãng, giá tốt

Nếu bạn đang tìm địa chỉ cung cấp đồng hồ đo áp suất khí chính hãng, giá tốt, hãy tham khảo ngay Đồng hồ nước VN – đơn vị với hơn 16 năm kinh nghiệm trong ngành thiết bị đo lường công nghiệp.

• Hàng nhập khẩu chính hãng, đầy đủ CO, CQ.
• Kho hàng lớn, đa dạng sản phẩm cho mọi loại khí: khí oxy, nito, argon, không khí…
• Tư vấn kỹ thuật chuyên sâu, chọn đúng loại phù hợp với hệ thống và ngân sách.
• Hỗ trợ giao hàng toàn quốc, bảo hành đầy đủ.

Đồng hồ đo áp suất khí là thiết bị không thể thiếu trong các hệ thống khí nén, khí y tế, hàn cắt hay bảo trì công nghiệp. Việc lựa chọn đúng loại đồng hồ không chỉ đảm bảo độ chính xác khi vận hành mà còn tăng độ bền cho hệ thống

Đừng quên tìm đến các đơn vị uy tín như Đồng hồ nước VN để có được sản phẩm chất lượng cao, phù hợp với nhu cầu và được hỗ trợ kỹ thuật đầy đủ.
