Hướng dẫn chọn mua đồng hồ đo lưu lượng hơi nước phù hợp cho nhà máy

Trong các nhà máy sử dụng lò hơi, việc kiểm soát và đo lường chính xác lượng hơi tiêu thụ là yếu tố then chốt để tối ưu hóa chi phí năng lượng. Để giải quyết bài toán này, các loại đồng hồ đo lưu lượng hơi, đặc biệt là đồng hồ đo lưu lượng hơi nóng, đã được phát triển với nhiều công nghệ khác nhau. Trong đó, hai công nghệ phổ biến nhất là Vortex và Tuabin.

Bài viết này Đồng hồ nước VN sẽ đi sâu phân tích, so sánh ưu nhược điểm của từng loại, giúp bạn lựa chọn được giải pháp phù hợp nhất cho hệ thống của mình.

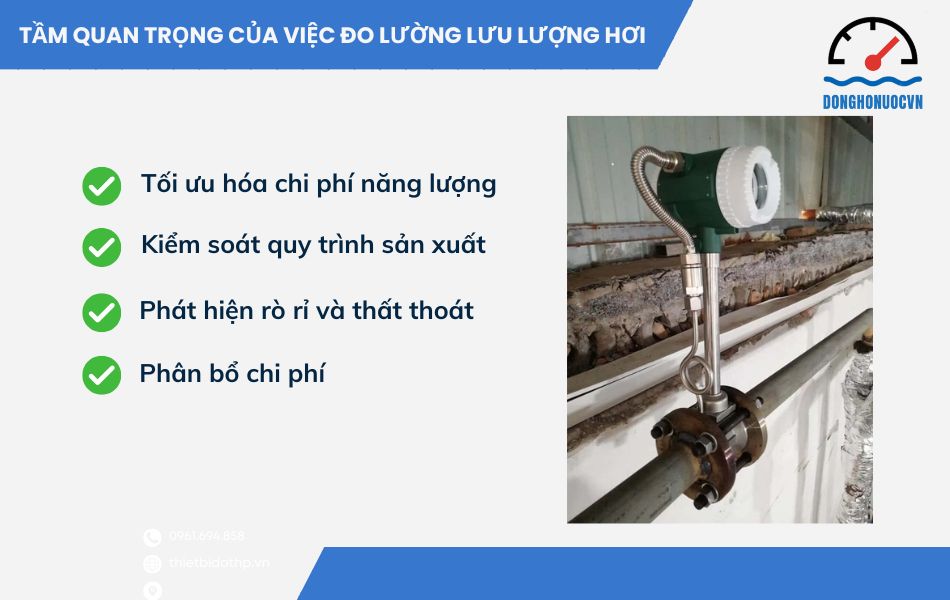

Tầm quan trọng của việc đo lường lưu lượng hơi nóng trong công nghiệp

Hơi nước là một dạng năng lượng đắt tiền và là thành phần không thể thiếu trong nhiều quy trình sản xuất. Việc lắp đặt một thiết bị đo lường chính xác mang lại nhiều lợi ích thiết thực:

• Tối ưu hóa chi phí năng lượng: Đo lường chính xác giúp xác định mức tiêu thụ của từng khu vực, dây chuyền, từ đó có biện pháp sử dụng năng lượng hiệu quả và tiết kiệm.
• Kiểm soát quy trình sản xuất: Đảm bảo cung cấp đủ lượng hơi cần thiết cho các máy móc, thiết bị (máy sấy, nồi hấp, bộ trao đổi nhiệt…), giúp ổn định và nâng cao chất lượng sản phẩm.
• Phát hiện rò rỉ và thất thoát: So sánh lượng hơi sản xuất từ lò hơi và lượng hơi tiêu thụ tại các điểm cuối để phát hiện sớm các sự cố trên đường ống, tránh lãng phí.
• Phân bổ chi phí: Là cơ sở để tính toán chi phí năng lượng cho từng phân xưởng, dây chuyền một cách công bằng và minh bạch.

So sánh 2 công nghệ đo lưu lượng hơi phổ biến: Vortex và Tuabin

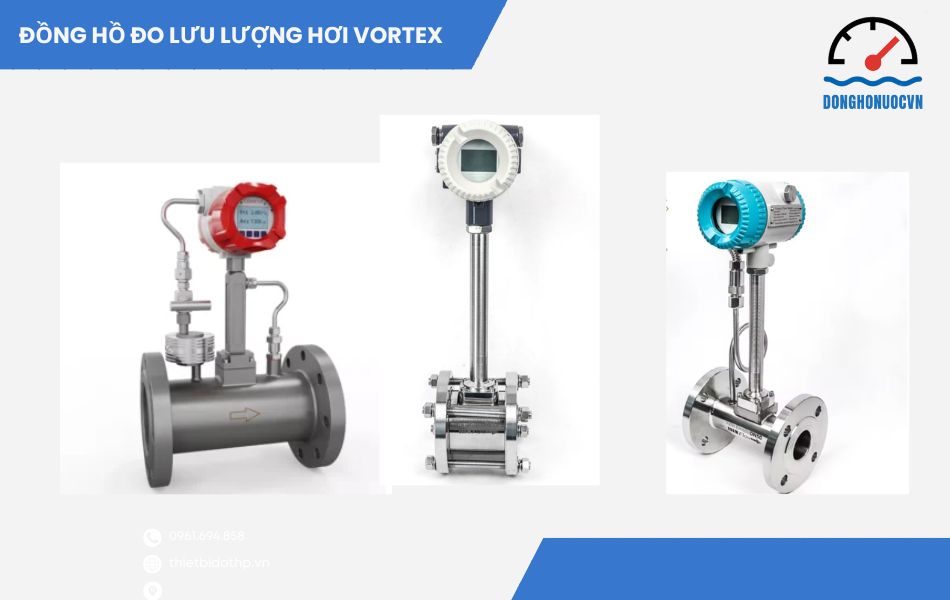

Đồng hồ đo lưu lượng hơi Vortex

Nguyên lý hoạt động: Dòng hơi được cho đi qua một vật cản (gọi là thanh chắn) đặt trong đường ống. Khi hơi đi qua vật cản này, nó sẽ tạo ra các dòng xoáy (vortex) đối xứng ở phía sau. Tần số xuất hiện của các dòng xoáy này tỷ lệ thuận trực tiếp với tốc độ của dòng hơi. Một cảm biến áp điện sẽ đếm tần số này và bộ xử lý sẽ tính toán ra lưu lượng.

Ưu điểm:

• Không có bộ phận chuyển động: Đây là ưu điểm lớn nhất, giúp đồng hồ có độ bền rất cao, gần như không cần bảo trì và không bị mài mòn.
• Dải đo rộng: Có khả năng hoạt động tốt trên một dải lưu lượng lớn.
• Ít bị ảnh hưởng bởi sự thay đổi mật độ hơi.

Nhược điểm:

• Độ nhạy ở các mức lưu lượng rất thấp không cao bằng đồng hồ tuabin.
• Giá thành ban đầu thường cao hơn.

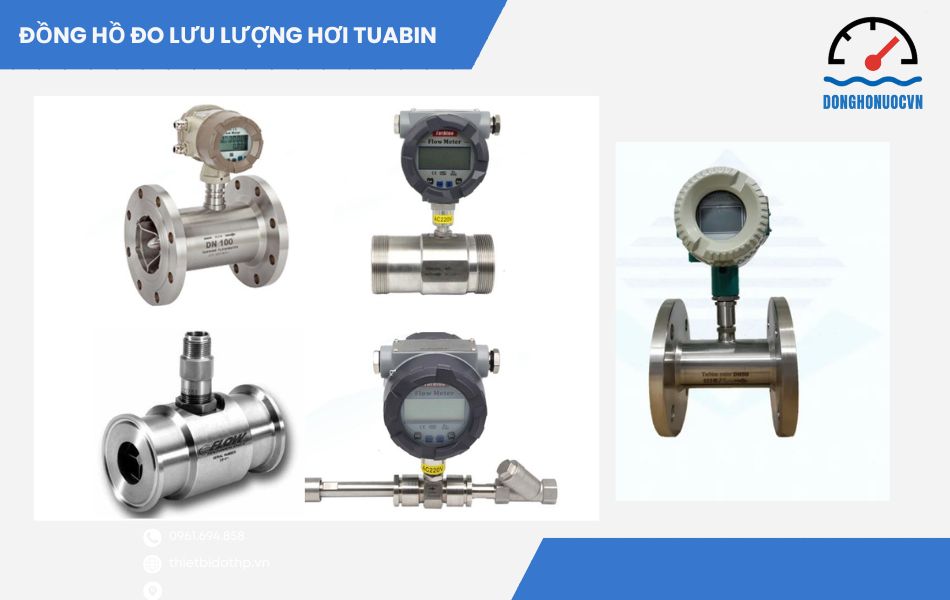

Đồng hồ đo lưu lượng hơi Tuabin

Nguyên lý hoạt động: Dòng hơi chảy qua sẽ làm quay một động cơ tuabin (cánh quạt) được đặt trong đường ống. Tốc độ quay của tuabin tỷ lệ thuận trực tiếp với tốc độ của dòng hơi. Một cảm biến sẽ đếm số vòng quay và tính toán ra lưu lượng.

Ưu điểm:

• Độ chính xác cao khi hoạt động trong dải lưu lượng ổn định.
• Độ nhạy rất tốt ở các mức lưu lượng thấp, có thể phát hiện những thay đổi nhỏ.
• Giá thành có thể cạnh tranh hơn ở một số dải kích thước.

Nhược điểm:

• Có bộ phận chuyển động (cánh quạt, vòng bi): Dễ bị mài mòn theo thời gian, đặc biệt với hơi ẩm hoặc có cặn, đòi hỏi phải có kế hoạch bảo trì định kỳ.
• Nhạy cảm với hiện tượng sốc áp suất, có thể làm hỏng tuabin.
• Thường yêu cầu đoạn ống thẳng dài hơn so với loại Vortex để đảm bảo dòng chảy ổn định.

Bảng so sánh nhanh:

Lưu ý: Khối lượng riêng của hơi nước thay đổi rất lớn khi nhiệt độ và áp suất thay đổi. Do đó, để đo lường chính xác, các đồng hồ đo lưu lượng hơi nóng hiện đại (cả Vortex và Tuabin) đều cần được tích hợp thêm:

• Cảm biến nhiệt độ (RTD).
• Cảm biến áp suất.

Thiết bị sẽ đo đồng thời lưu lượng thể tích, nhiệt độ và áp suất. Sau đó, bộ vi xử lý sẽ dựa vào các thông số này để tính toán và đưa ra kết quả lưu lượng khối lượng (đơn vị: kg/h hoặc tấn/h), là đơn vị đo lường chính xác và có ý nghĩa nhất đối với năng lượng hơi.

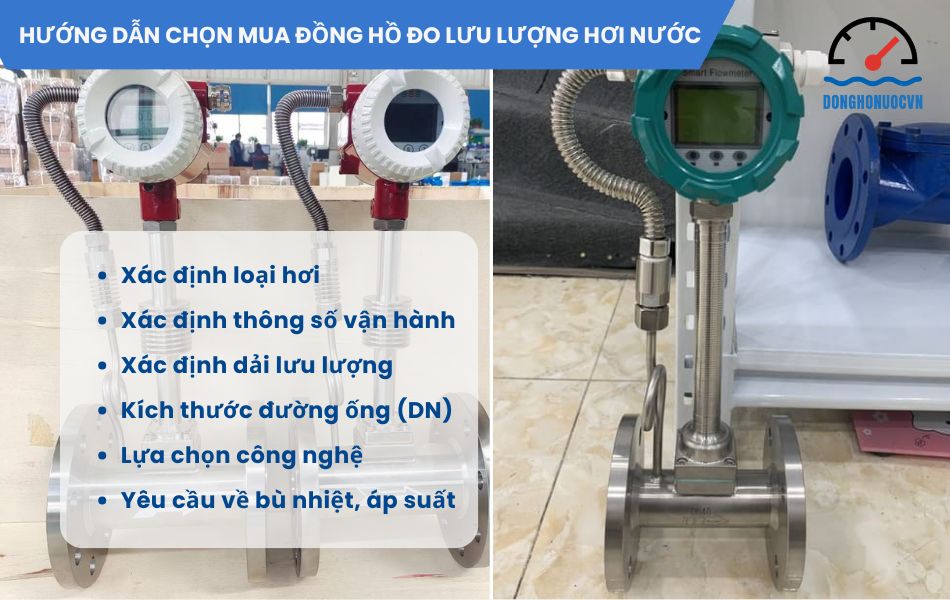

Hướng dẫn chọn mua đồng hồ đo lưu lượng hơi nước

• Xác định loại hơi: Là hơi bão hòa hay hơi quá nhiệt ?
• Xác định thông số vận hành: Cung cấp dải nhiệt độ và áp suất làm việc tối đa của hệ thống.
• Xác định dải lưu lượng: Lưu lượng tối thiểu và tối đa (tấn/h) mà hệ thống thường hoạt động.
• Kích thước đường ống (DN): Chọn size đồng hồ phù hợp với đường ống hiện hữu.
• Lựa chọn công nghệ: Ưu tiên Vortex cho độ bền và ít bảo trì. Cân nhắc Tuabin nếu hệ thống có lưu lượng rất thấp và ổn định.
• Yêu cầu về bù nhiệt, áp suất: Khẳng định đây là yêu cầu gần như bắt buộc để đảm bảo độ chính xác.

Báo giá đồng hồ đo lưu lượng hơi [Cập nhật 2025]

Giá của một chiếc đồng hồ đo hơi phụ thuộc vào công nghệ (Vortex thường có giá nhỉnh hơn Tuabin), kích thước (DN), thương hiệu và đặc biệt là việc có tích hợp đầy đủ bộ bù nhiệt độ và áp suất hay không.

Khoảng giá tham khảo cho cả 2 loại công nghệ:

Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo. Vui lòng liên hệ trực tiếp tới hotline của Đồng hồ nước VN để được khảo sát và nhận báo giá chính xác theo đúng yêu cầu kỹ thuật của hệ thống.

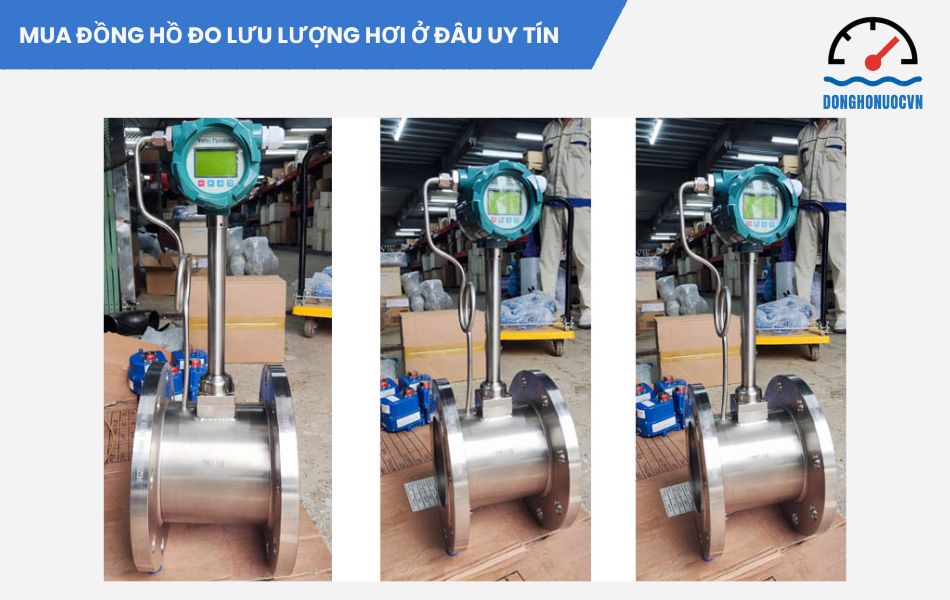

Mua đồng hồ đo lưu lượng hơi ở đâu uy tín, chuyên nghiệp?

Đồng hồ nước VN là đơn vị có nhiều năm kinh nghiệm trong việc cung cấp các giải pháp đo lường công nghiệp.

• Cung cấp đa dạng sản phẩm: Chúng tôi có đầy đủ cả 2 dòng đồng hồ Vortex và Tuabin từ các thương hiệu uy tín trên thế giới.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư của chúng tôi sẽ phân tích yêu cầu hệ thống của bạn để tư vấn lựa chọn đúng công nghệ, đảm bảo hiệu quả và tối ưu chi phí.
• Sản phẩm nhập khẩu chính hãng: Cam kết cung cấp sản phẩm mới 100%, đầy đủ giấy tờ CO, CQ.
• Hỗ trợ kỹ thuật, lắp đặt và hiệu chuẩn.

Đồng hồ đo lưu lượng hơi Vortex là lựa chọn phổ biến và được ưa chuộng hơn nhờ độ bền cao và ít cần bảo trì, trong khi đồng hồ Tuabin có ưu thế riêng về độ nhạy ở các mức lưu lượng thấp. Tuy nhiên, yếu tố quyết định đến độ chính xác cuối cùng chính là việc tích hợp bộ bù nhiệt độ và áp suất để đo lường lưu lượng khối lượng.

Để đảm bảo hiệu quả cho hệ thống của bạn, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn giải pháp và nhận báo giá tốt nhất
