5 Lỗi kỹ thuật thường gặp khi lắp đặt đồng hồ đo nước thải & Giải pháp khắc phục

Đồng hồ đo nước thải (đặc biệt là dạng điện từ) là thiết bị đo lường có độ chính xác cao, tuy nhiên độ ổn định của thiết bị phụ thuộc rất lớn vào điều kiện môi trường lắp đặt. Thực tế vận hành cho thấy, hơn 60% các trường hợp thiết bị báo lỗi, sai số hoặc không hiển thị lưu lượng không xuất phát từ lỗi của nhà sản xuất, mà do lỗi kỹ thuật trong quá trình thi công.

Chỉ một sơ suất nhỏ về vị trí đặt ống, khoảng cách hay hệ thống tiếp địa cũng có thể khiến kết quả đo đạc trở nên vô nghĩa. Bài viết dưới đây sẽ phân tích chi tiết 5 sai lầm phổ biến nhất mà các đơn vị thi công thường mắc phải và hướng dẫn cách xử lý theo đúng tiêu chuẩn kỹ thuật.

Lỗi 1: Đường ống không đầy nước

Đây là nguyên nhân số 1 khiến đồng hồ điện từ báo lỗi “Empty Pipe” hoặc hiển thị lưu lượng bằng 0.

Hiện tượng: Đồng hồ báo lỗi, số liệu nhảy loạn xạ hoặc về 0 mặc dù mắt thường vẫn thấy có nước chảy trong ống nhưng nước chảy lờ đờ, không ngập hết lòng ống.

Nguyên nhân kỹ thuật: Nguyên lý hoạt động của cảm biến điện từ yêu cầu nước phải luôn ngập kín 2 mắt điện cực nằm bên trong thân đồng hồ để tạo ra mạch dẫn điện. Nếu lắp đặt đồng hồ tại đường ống xả tự do ra môi trường hoặc lắp tại vị trí cao nhất của đường ống (điểm đỉnh), hiện tượng hụt nước sẽ xảy ra.

Giải pháp khắc phục:

• Tạo bẫy nước: Hạ thấp đường ống tại vị trí lắp đồng hồ xuống thấp hơn so với đường ống ra, tạo thành hình chữ U để đảm bảo nước luôn đọng lại đầy ống tại vị trí đo.
• Nâng cao đầu ra: Lắp thêm một đoạn ống dâng cao lên ở phía sau đồng hồ để giữ mực nước luôn đầy.

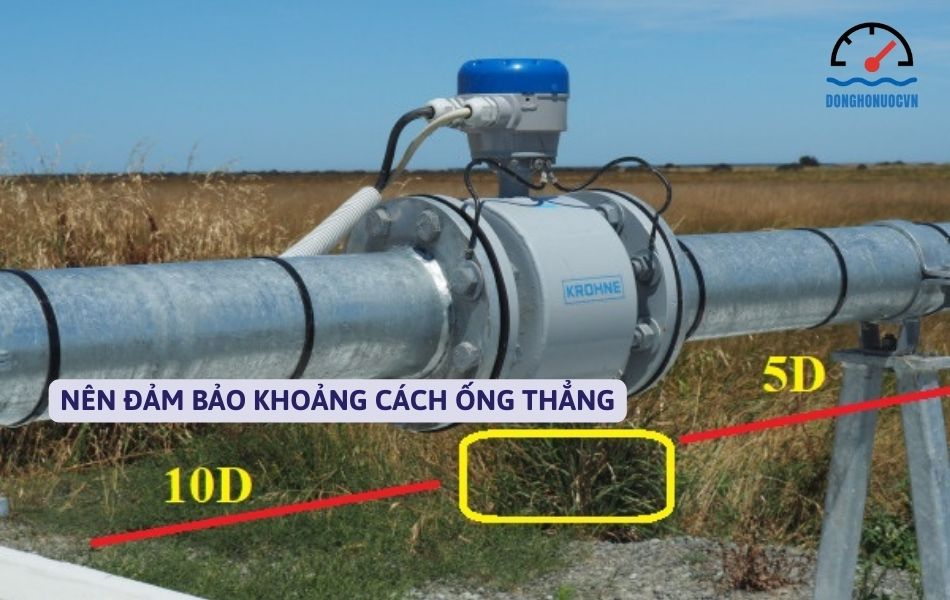

Lỗi 2: Không đảm bảo khoảng cách ống thẳng

Hiện tượng: Đồng hồ đo nước thải hoạt động nhưng sai số lớn (thường là dương sai số), chỉ số hiển thị cao hơn hoặc thấp hơn nhiều so với thực tế.

Nguyên nhân kỹ thuật: Dòng chảy khi đi qua các phụ kiện như cút góc 90 độ, van điều tiết, y lọc rác hoặc ngay đầu đẩy của bơm sẽ bị rối và xoáy. Nếu lắp đồng hồ nước thải ngay sát các vị trí này, dòng chảy chưa kịp ổn định sẽ làm sai lệch kết quả đo của cảm biến.

Tiêu chuẩn kỹ thuật bắt buộc: Để dòng chảy ổn định trở lại, cần tuân thủ khoảng cách đoạn ống thẳng không chứa phụ kiện như sau:

• Phía trước đồng hồ: Tối thiểu 5D (5 lần đường kính ống). Ví dụ ống DN100 thì cần đoạn thẳng 500mm.
• Phía sau đồng hồ: Tối thiểu 3D (3 lần đường kính ống).

Lỗi 3: Lắp đặt sai hướng dòng chảy trên đường ống đứng

Nhiều đơn vị thi công lắp đặt đồng hồ nước thải trên đoạn ống thẳng đứng nhưng lại để dòng nước chảy theo hướng từ trên xuống dưới.

Theo định luật trọng lực, khi nước chảy từ trên xuống dưới trong đường ống đứng, nếu lưu lượng không đủ lớn sẽ tạo ra các khoảng không khí hoặc bọt khí tách ra khỏi dòng nước. Đồng hồ sẽ đo cả thể tích của bọt khí này hoặc mất tín hiệu do điện cực không tiếp xúc liên tục với nước.

Giải pháp:

• Ưu tiên lắp đặt đồng hồ trên đường ống nằm ngang.
• Nếu bắt buộc phải lắp trên đường ống đứng, hãy thiết kế sao cho dòng chảy có hướng từ dưới đi lên trên. Áp lực bơm đẩy lên sẽ đảm bảo đường ống luôn đầy nước và không có bọt khí.

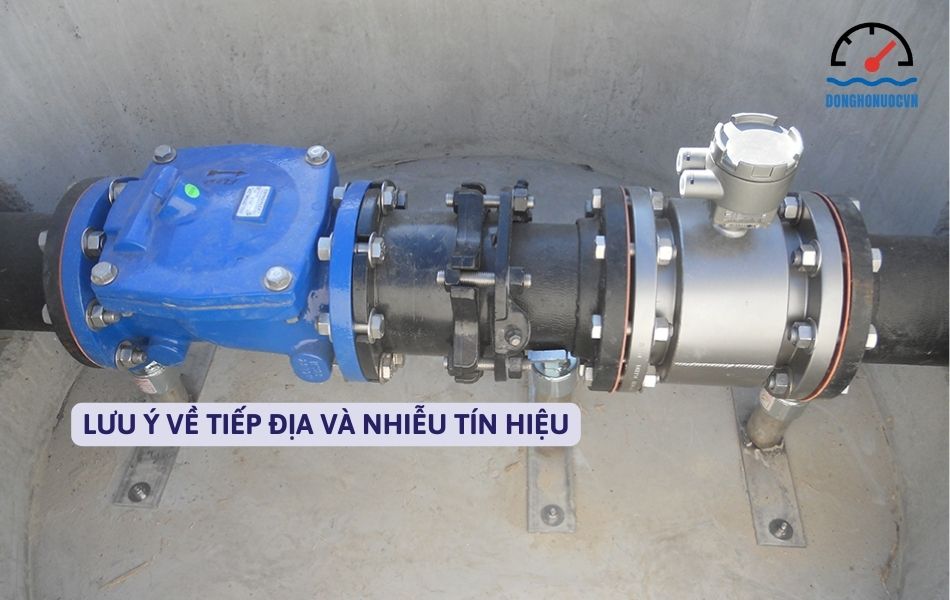

Lỗi 4: Vấn đề về tiếp địa và nhiễu tín hiệu

Đây là lỗi đặc thù thường gặp ở các dòng đồng hồ đo nước thải điện từ.

Hiện tượng: Lưu lượng thực tế ổn định nhưng chỉ số trên màn hình nhảy liên tục (dao động biên độ lớn) hoặc thỉnh thoảng mất tín hiệu kết nối về PLC.

Nguyên nhân: Tín hiệu điện áp sinh ra giữa các điện cực là rất nhỏ (tính bằng milivolt). Nếu không có hệ thống tiếp địa tốt, đồng hồ sẽ bị nhiễu bởi các từ trường xung quanh (biến tần, máy bơm công suất lớn). Ngoài ra, dòng điện rò rỉ trong đường ống cũng gây sai lệch phép đo.

Giải pháp khắc phục:

• Bắt buộc nối đất: Sử dụng dây tiếp địa (thường đi kèm theo máy) nối từ vỏ đồng hồ xuống cọc tiếp địa độc lập hoặc khung thép nhà xưởng.
• Vòng tiếp địa: Đối với đường ống dẫn là ống nhựa (PVC, HDPE) hoặc ống có lót cách điện, bắt buộc phải lắp thêm 2 vòng tiếp địa bằng inox 316 ở hai đầu bích đồng hồ để trung hòa điện thế.

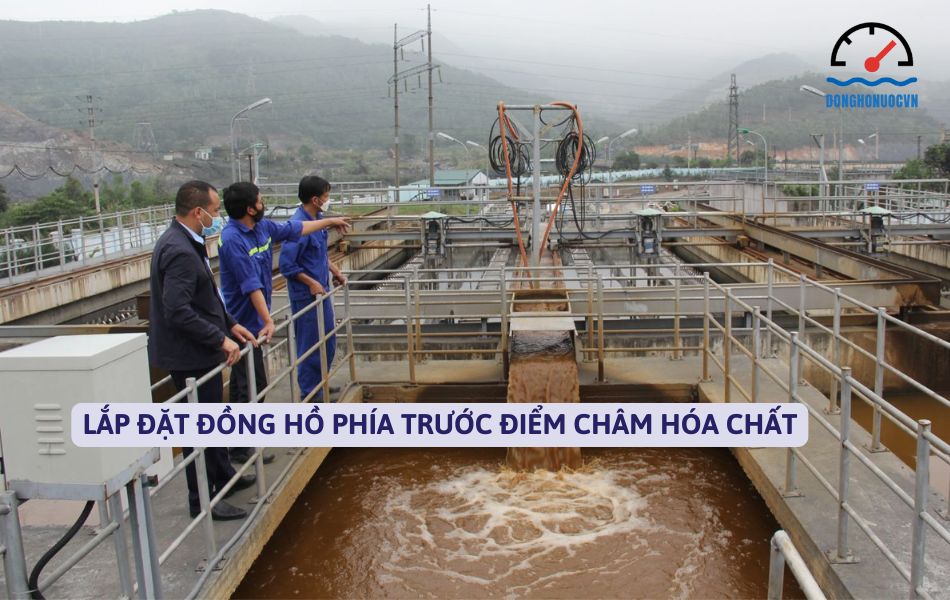

Lỗi 5: Lắp đặt sai vị trí điểm châm hóa chất

Sai lầm: Lắp đồng hồ đo lưu lượng nằm ngay phía sau vị trí châm hóa chất xử lý (như Axit, Polymer, Clo…).

Hệ quả:

Tại vị trí vừa châm hóa chất, dung dịch chưa kịp hòa tan hoàn toàn vào nước thải. Điều này gây ra 2 vấn đề:

1. Độ dẫn điện của nước thay đổi đột ngột làm nhiễu cảm biến.
2. Nồng độ hóa chất đậm đặc gây ăn mòn lớp lót và điện cực nhanh chóng.

Giải pháp: Luôn lắp đặt đồng hồ phía trước điểm châm hóa chất. Trong trường hợp bất khả kháng phải lắp phía sau, cần đảm bảo khoảng cách đủ xa (tối thiểu 10D – 20D) để hóa chất được hòa trộn đồng nhất trước khi đi qua đồng hồ.

Việc tuân thủ nghiêm ngặt quy trình lắp đặt có vai trò quan trọng ngang với việc chọn mua được một thiết bị tốt. Một chiếc đồng hồ cao cấp nhưng lắp đặt sai kỹ thuật cũng sẽ trở nên vô dụng.

Chúng tôi khuyến nghị quý khách hàng nên tham khảo kỹ tài liệu hướng dẫn đi kèm thiết bị hoặc yêu cầu đơn vị cung cấp cử cán bộ kỹ thuật xuống khảo sát thực tế trước khi thi công.

Nếu hệ thống xử lý nước thải của bạn đang gặp sự cố về đo lường, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi qua hotline để được tư vấn giải pháp khắc phục tối ưu nhất.
