Sơ đồ lắp đồng hồ nước và Các bước lắp đặt chuẩn kỹ thuật

Nếu bạn đang phân vân hoặc cần một bản hướng dẫn rõ ràng về sơ đồ lắp đồng hồ nước, thì trong bài viết hôm nay Đồng hồ nước VN sẽ giúp bạn hiểu tường tận từ cách hoạt động của đồng hồ nước, đến cách lắp đặt đúng kỹ thuật, các lưu ý quan trọng, và địa chỉ cung cấp đồng hồ nước chính hãng.

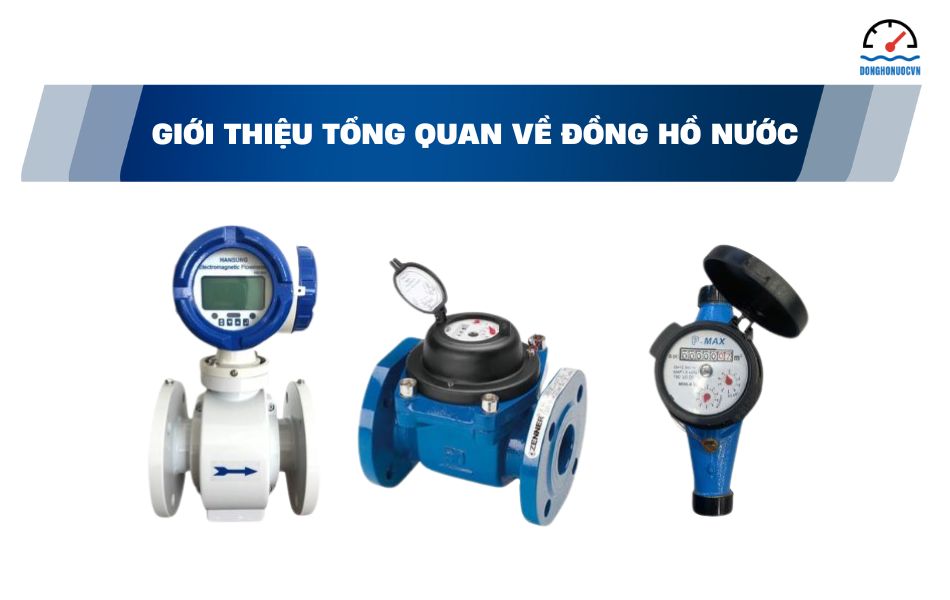

Tổng quan về đồng hồ nước

Đồng hồ nước là một thiết bị dùng để đo lưu lượng nước tiêu thụ qua hệ thống ống dẫn. Nó thường được sử dụng trong các hộ gia đình, nhà trọ, doanh nghiệp, nhà máy, khu công nghiệp và cơ sở hạ tầng công cộng.

Đồng hồ nước hiện nay được chia thành nhiều loại theo cách đo, kiểu kết nối và công nghệ:

• Đồng hồ nước cơ học: Đây là loại phổ biến nhất, sử dụng bánh răng để quay và đếm lưu lượng nước. Ưu điểm là độ bền cao, giá thành thấp.

• Đồng hồ nước điện tử: Sử dụng cảm biến để đo lưu lượng nước, hiển thị kết quả trên màn hình LCD. Có thể kết nối dữ liệu với hệ thống giám sát từ xa.

• Đồng hồ dạng nối ren: Phù hợp với hộ gia đình, nhà trọ.

• Đồng hồ dạng mặt bích: Dùng cho hệ thống cấp nước lớn như khu công nghiệp, nhà máy.

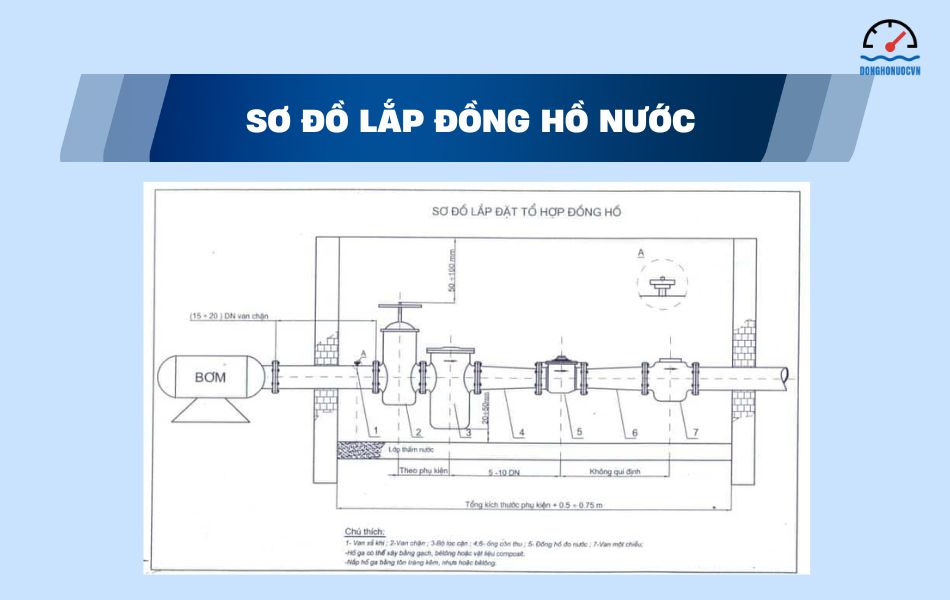

Sơ đồ lắp đồng hồ nước

Trong thực tế, một sơ đồ lắp đặt đồng hồ nước cần đảm bảo các yếu tố kỹ thuật để thiết bị hoạt động hiệu quả, đo đúng, và không bị ảnh hưởng bởi các yếu tố bên ngoài.

Cấu trúc sơ đồ lắp đặt tiêu chuẩn

Trong sơ đồ lắp đồng hồ nước loại nối ren, thứ tự các thiết bị lắp đặt được khuyến nghị như sau:

Van một chiều → Đồng hồ nước → Van cổng (van khóa)

Lý do lắp như vậy là:

• Van một chiều giúp ngăn nước chảy ngược, bảo vệ thiết bị đo.

• Đồng hồ nước ở giữa đảm bảo vị trí đo chính xác nhất.

• Van cổng ở cuối giúp bạn dễ dàng ngắt nước khi cần sửa chữa hoặc bảo trì.


Cách lắp đặt đúng kỹ thuật

• Lắp theo chiều mũi tên: Trên thân đồng hồ nước thường có ký hiệu mũi tên chỉ hướng dòng chảy. Bạn cần lắp sao cho nước chảy theo đúng chiều mũi tên này.

• Phương lắp đặt: Đồng hồ phải được lắp theo phương vuông góc với mặt đất, mặt số hướng thẳng lên trên để dễ đọc chỉ số.

• Yêu cầu về khoảng cách ống: Phía trước đồng hồ cần có đoạn ống thẳng tối thiểu 10D (trong đó D là đường kính ống). Phía sau đồng hồ cần có ít nhất 5D chiều dài ống.

• Độ kín khít: Các mối nối phải được lắp chặt và không rò rỉ nước. Nên sử dụng keo lắp ren hoặc băng tan để đảm bảo độ kín.

• Lưu lượng nước phải nằm trong phạm vi đo của đồng hồ.

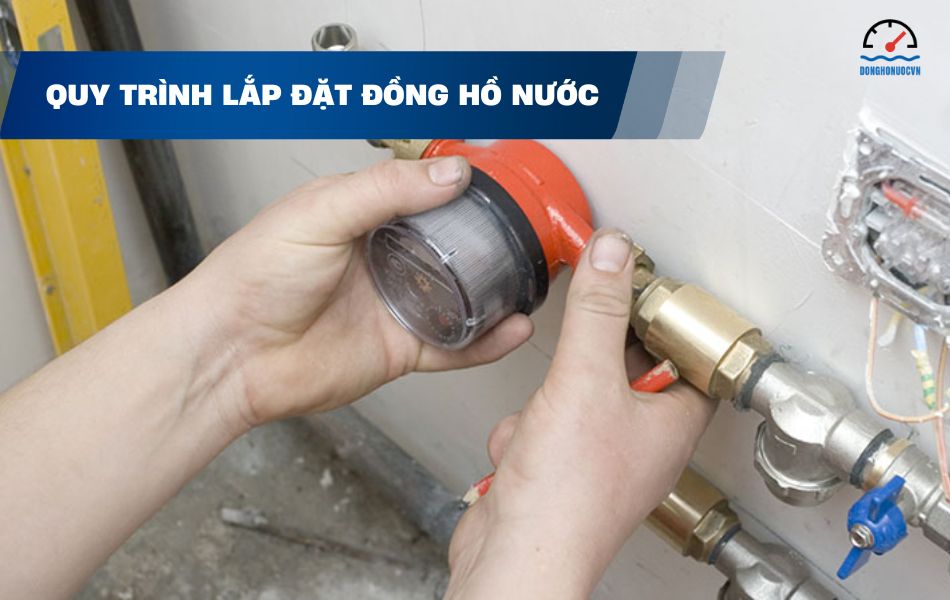

Hướng dẫn lắp đặt đồng hồ nước đúng chuẩn

Đây là các bước cần thực hiện để lắp đặt đồng hồ nước một cách đúng kỹ thuật:

Bước 1: Chuẩn bị dụng cụ

Bạn cần chuẩn bị:

• Đồng hồ nước phù hợp

• Van một chiều

• Van khóa (van bi hoặc van cổng)

• Băng tan, keo lắp ren

• Kìm, mỏ lết, tua vít

• Thước đo ống


Bước 2: Vệ sinh đường ống

Trước khi lắp đặt, cần vệ sinh sạch sẽ các đoạn ống để tránh cặn bẩn hoặc dị vật gây tắc nghẽn, làm ảnh hưởng đến độ chính xác của đồng hồ.

Bước 3: Lắp van một chiều

Lắp van một chiều vào vị trí đầu tiên (phía nguồn nước cấp) để ngăn dòng nước chảy ngược lại.

Bước 4: Lắp đồng hồ nước

Lắp đồng hồ nước theo chiều mũi tên, siết chặt các đầu nối bằng mỏ lết, sử dụng băng tan hoặc keo ren để chống rò rỉ.

Bước 5: Lắp van khóa

Lắp van khóa ở cuối cùng để tiện thao tác khi cần tạm ngưng dòng nước.

Bước 6: Kiểm tra vận hành

Mở nước, kiểm tra xem có bị rò rỉ không, đồng thời kiểm tra đồng hồ có quay hay không. Nếu đồng hồ không quay, có thể do bị lắp ngược chiều hoặc bị tắc nước.

Lưu ý khi lắp đặt đồng hồ nước

1. Không lắp ở nơi có ánh nắng chiếu trực tiếp, nhiệt độ cao hoặc nơi dễ bị ngập nước.

2. Tránh lắp ở nơi có độ rung cao như gần máy bơm mạnh, vì có thể ảnh hưởng đến độ chính xác của đồng hồ.

3. Đảm bảo áp lực nước phù hợp với thông số kỹ thuật của đồng hồ.

4. Lắp giá đỡ hoặc khung cố định đồng hồ nếu đường ống dài hoặc trọng lượng lớn để tránh gãy vỡ.

5. Không dùng lực tác động mạnh lên thân đồng hồ khi lắp, tránh làm hỏng bộ đếm bên trong.

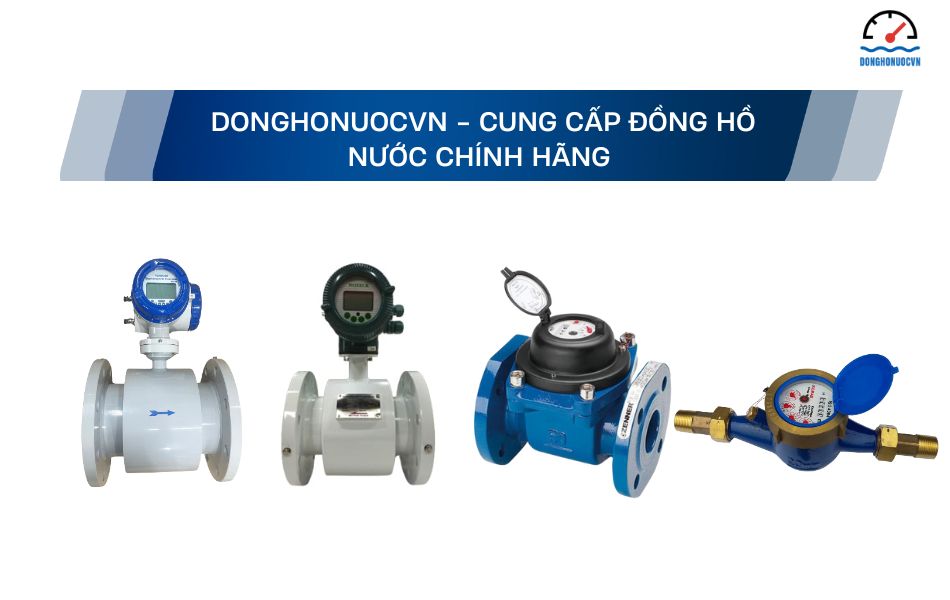

Địa chỉ cung cấp đồng hồ nước chính hãng

Nếu bạn đang băn khoăn không biết mua đồng hồ nước chính hãng ở đâu, thì Đồng hồ nước VN là sự lựa chọn đáng tin cậy.

Đồng hồ nước VN chuyên cung cấp:

• Các loại đồng hồ nước cơ và điện tử, đa dạng từ dân dụng đến công nghiệp.

• Hàng nhập khẩu chính hãng từ các thương hiệu uy tín như Zenner, Sensus, Asahi, Itron,…

• Có đầy đủ giấy tờ CO-CQ, chứng nhận kiểm định đo lường theo quy định.

• Hỗ trợ giao hàng toàn quốc, kỹ thuật viên tư vấn tận nơi.

• Giá cả hợp lý, chiết khấu cao cho đơn hàng số lượng lớn.


Qua bài viết này, bạn đã nắm được một cách chi tiết và đầy đủ về sơ đồ lắp đồng hồ nước, từ cách lắp đặt chuẩn kỹ thuật cho đến cách chọn loại đồng hồ phù hợp với hệ thống ống nước nhà mình.

Nếu bạn cần thêm thông tin, hỗ trợ kỹ thuật, hoặc tìm mua đồng hồ nước uy tín – hãy liên hệ ngay với Đồng hồ nước VN để được hỗ trợ tư vấn phù hợp với nhu cầu sử dụng.
