Tổng hợp các loại van điều khiển khí nén thông dụng
Th6
Các loại van điều khiển khí nén đang được sử dụng hiện nay là gì? Chúng có những ưu điểm nổi bật gì? Hãy cùng tìm hiểu ngay trong bài viết dưới đây nhé!
Van điều khiển khí nén là gì? Van điều khiển bằng khí nén là dòng van sử dụng bộ truyền động bằng khí nén để chuyển từ năng lượng khí nén sang chuyển động cơ học. Van có cơ chế đóng mở và điều khiển dễ dàng. Hiện nay trên thị trường đang có 2 loại đóng mở chính là ON/OFF và đóng mở tuyến tính.
Vì thế, người vận hành có thể lựa chọn được một kiểu vận hành phù hợp với hệ thống mình đang làm. Và bởi van đóng mở bằng năng lượng khí nén có rất nhiều loại khác nhau. Mỗi loại cũng sẽ được ứng dụng vào từng môi trường làm việc khác nhau.

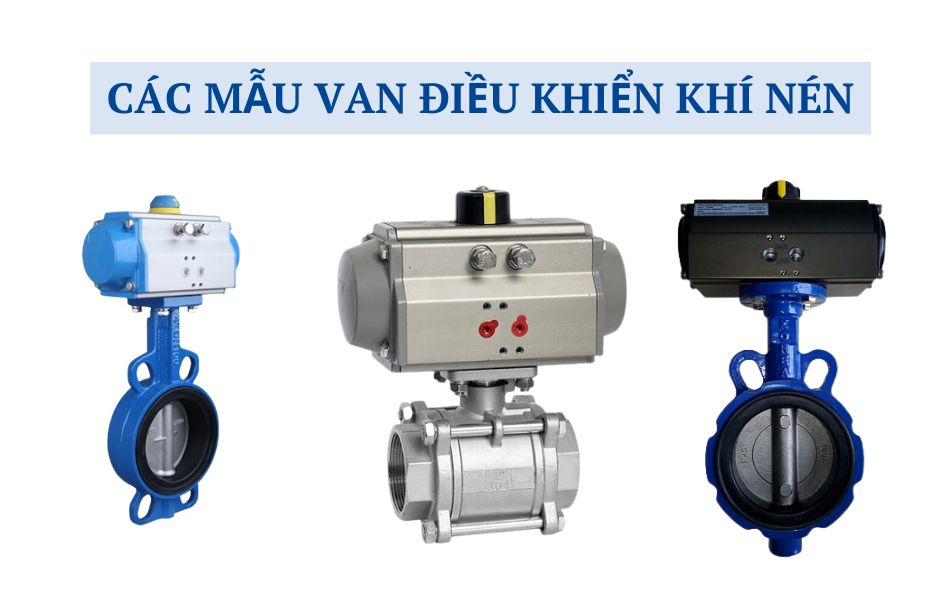

Các loại van điều khiển khí nén thông dụng
Van bướm điều khiển khí nén
Đây là loại van thay vì sử dụng các bộ điều chỉnh bằng tay gạt hoặc tay quay thì chúng ta sẽ sử dụng năng lượng khí nén để đóng mở van nhanh chóng, dễ dàng. Van đóng mở với thời gian ngắn và tốc độ nhanh chỉ trong khoảng 1-2s. Đây cũng là một trong những đặc điểm nổi bật nhất của dòng van bướm điều khiển khí nén. Hiện nay, van đang có kiểu kết nối dạng: wafer, tai bích, mặt bích.
Van bi điều khiển khí nén
Đây là dòng van bi cơ thông thường kết hợp cùng với bộ điều khiển khí nén. Van được dùng rất nhiều trong các hệ thống tự động hóa hay tại những nhà máy xử lý nước thải, hóa chất, gas, xăng dầu, hơi hoặc chất khí,…
Van cầu điều khiển khí nén
Dòng van cầu này được thiết kế chuyên để dùng cho môi trường nước nóng, hơi nóng và đặc biệt dùng trong sản xuất dầu khí, điện, hóa chất, phân bón, thực phẩm, dược phẩm, hóa dầu hay các ngành chế biến khác.
Van cổng dao điều khiển khí nén
Đối với loại van này thì thường được sử dụng nhiều trong các ngành công nghiệp như: bột giấy, khai thác, xử lý nước thải, hóa chất, đồ ướng, thực phẩm hoặc các công trình về thủy lợi. Đặc điểm nổi bật của dòng van này chỉnh là không gây ra vụ tắc nghẽn bởi các chất rắn lơ lửng ở bên trong lưu chất.
Van màng điều khiển khí nén
Loại van này được điều khiển bởi rất nhiều loại thiết bị truyền động khác nhau. Nhưng phổ biến nhất vẫn là loại van màng điều khiển bằng khí nén với các loại phụ kiện đi kèm như: van điện từ, bộ định vị, công tắc giới hạn. Van cũng được sử dụng nhiều trong các ứng dụng và hoạt động đóng mở nhanh chóng.
Van xiên điều khiển khí nén
Đây là loại van cầu xiên đã được tích hợp thêm với bộ truyền động bằng khí nén dưới dạng piston. Nó được sử dụng phổ biến trong các nhà máy sản xuất bao bì, dệt nhuộm, giấy hay nhà máy hóa chất. Van xiên có thể được điều khiển một cách trực tiếp hoặc gián tiếp qua van điện từ chia khí.
Khi cấp khí nén đi vào trong xi lanh khiến chúng tác động lên trên piston đã được kết nối với bộ phận vận hành ở trong van, nó cho phéo việc đóng mở van trở nên dễ dàng và tiện lợi hơn.
Nguyên lý làm việc của van điều khiển khí nén
Van điều khiển bằng khí nén sẽ gồm có 1 động cơ piston, 1 xi lanh, 1 van cơ (van bướm, van bi, van cổng, van cầu,…). Khi van điện từ để khí nén vào trong bộ truyền động, áp suất của khí nén sẽ đẩy các piston di chuyển và thông qua những hệ thống bánh răng sẽ tạo ra các momen xoắn. Từ đó sẽ khiến tác động vào trục vít, làm cho trục xoay và đĩa van gắn trực tiếp với đĩa van sẽ tạo ra trạng thái mở hoặc đóng.
Cơ cấy hoạt động cỉa những loại van này cơ bản là khá đơn giản. Qua hình ảnh dưới đây bạn cũng đã biết được chính xác về cách thức van hoạt động như thế nào. Tuy nhiên, nếu như lắp đặt thêm bộ định vị điều khiển khí nén sẽ khiến cho việc điều hành và tính chỉnh van phức tạp hơn. Do đó, nó cần đòi hỏi người vận hành cần có chuyên môn nhất định.
Điểm nổi bật của van điều khiển khí nén
Được sử dụng trong nhiều hệ thống làm việc khác nhau bởi có cấu trúc thiết kế đơn giản, kích thước van nhỏ và trọng lượng nhẹ. Do đó, việc vận chuyển cũng chi phí thấp.
Có thể lắp đặt được ở nhiều vị trí khác nhau nhưng vẫn dễ dàng kiểm soát tốt các hoạt động.
Van có khả năng chuyển đổi trạng thái đóng hoặc ngược lại trong vòng 1-2 giây.
Rất dễ để lắp đặt và sửa chữa van khi có xảy ra sự cố. Việc vận hành cũng được đảm bảo an toàn cao hơn so với loại điều khiển bằng điện. Quá trình bảo dưỡng, bảo trì đơn giản.
