Xu hướng tự động hóa hiện nay không những áp dụng cho công trình, dự án xây dựng mà còn được sử dụng trong hệ thống sản xuất. Đặc biệt, với ngành thiết bị van nước của chúng tôi thì van bướm điều khiển bằng điện có những ưu điểm vượt trội hơn cả.
Trên thị trường hiện nay cũng xuất hiện vô số mẫu mã van bướm điện có nguồn gốc xuất xứ khác nhau. Khiến cho việc lựa chọn trở lên khó khăn hơn bởi nhiều sản phẩm không đảm bảo chất lượng. Vậy nên, để chọn mua van bướm điều khiển điện chính hãng bảo đảm yêu cầu kỹ thuật hãy tham khảo bài viết này. Chắc chắn những kiến thức nền tảng dưới đây sẽ giúp bạn có được thiết bị van điều khiển bằng điện tốt nhất.
Van bướm điều khiển bằng điện là thiết bị van điều khiển tự động, dùng năng lượng điện để đóng mở dòng chảy lưu chất trong đường ống. Van bướm điện có cấu tạo đơn giản với 2 bộ phận chính là thiết bị truyền động bằng điện và thân van bướm.
Hai bộ phận này được nối với nhau bởi trục, và vận hành bởi hệ thống bánh răng chuyền động. Tạo thành một bộ van bướm điều khiển bằng điện tự động hoàn chỉnh.
Van bướm điện đang phát triển rộng rãi trong các hệ thống công nghiệp và hệ thống tự động hóa. Sự đa dạng về kích thước, chất liệu sản xuất giúp nó phù hợp làm việc ở nhiều môi trường hơn. Ngoài ra, bạn cũng cần nắm được 2 dạng hoạt động chính của van bướm điện là đóng mở tuyến tính và đóng mở on/off.
Như đã biết, cấu thành van bướm điều khiển bằng điện được hình thành bởi 2 bộ phận thân van bướm và bộ phận motor điện. Dưới đây là chi tiết từng bộ phận của van mà bạn cần quan tâm:
Thiết bị motor điện hay bộ truyền động bằng điện là bộ phận không thể thiếu của một sản phẩm van bướm điều khiển điện. Một bộ điều khiển điện thông thường có thể thuộc dạng điều khiển tuyến tính hoặc dạng điều khiển on/off. Và tất nhiên, để vận hành chúng thì ta cần kết nối chúng vào nguồn điện áp DC24v, AC220v, 380V.
Những lợi ích khi dùng bộ truyền động điện như khả năng đóng mở phức tạp theo góc. Mang lại hiệu quả cao lên tới 75 – 80%.
Điều khiển dạng on/off (đóng mở hoàn toàn)
Trạng thái đóng hoặc mở hoàn toàn tức là đĩa van sẽ quay một góc 90 độ song song hoặc vuông góc với dòng chảy. Lúc này, lưu lượng trong đường ống sẽ chảy qua với giá trị tối đa hoặc bị chặn lại tại vị trí lắp đặt van.
Để dạng on/off có thể điều khiển tiếp điểm hành trình với momen xoắn ổn định mà không xảy ra hiện tượng quá nhiệt, ngắn mạch. Bạn cần sử dụng cảm biến để bảo vệ.
Điều khiển dạng tuyến tính (đóng mở theo góc)
Với mục đích điều tiết lưu lượng dòng chảy theo khối lượng lưu lượng mong muốn. Sử dụng bộ truyền động bằng điện đóng mở đĩa van theo góc là vô cùng cần thiết. Motor điện lúc này sẽ áp dụng thuật toán tỉ lệ cho quá trình điều khiển. Tín hiệu điều khiển lúc này có thể sử dụng trong khoảng 4-20mA tương ứng góc quay từ 0-90 độ.

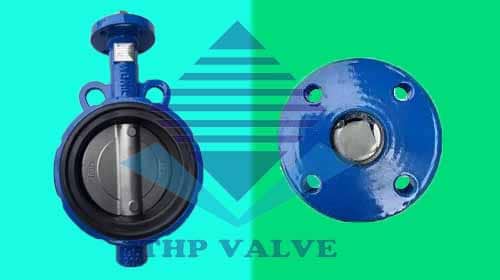

Loại van khá quen thuộc với người dùng cho các hệ thống sản xuất hoặc hệ thống phòng cháy chữa cháy. Chất liệu chế tạo thân chủ yếu sử dụng vật liệu cao cấp như nhựa hoặc hợp kim. Ngoài ra, còn có gioăng làm bằng vật liệu cao su FPDM, hoặc Teflon (PTFE).
Áp lực làm việc thông dụng mà bộ phận này có thể sử dụng như 10k, 16k, mức nhiệt độ làm việc từ 80-180 độ C. Cấu tạo van bướm điều khiển điện cũng giống với van bướm thông thường là kết nối dạng wafer hoặc dạng mặt bích.
Vận hành dưới 2 chu trình đóng mở chính như sau:
Chu trình mở van:
+ Khi bắt đầu cấp nguồn điện vào bộ truyền động, thì động cơ sẽ truyền động đến trục thông qua các bánh răng.
+ Lúc này trục sẽ truyền động momen xoắn liên tục và làm xoay đĩa van bướm.
+ Bộ phận đĩa van cánh bướm sẽ dựa vào công tắc hành trình để thực hiện góc xoay tương ứng. Khi hoàn thành, công tắc hành trình thứ nhất sẽ tự động ngắt điện.
+ Công tắc hành trình thứ 2 lúc này sẽ thực hiện thông báo tình trạng mở bằng tín hiệu đèn báo.
+ Motor điện ngưng hoạt động, kết thúc chu trình mở van.
Chu trình đóng van:
+ Cấp nguồn điện, motor điện sẽ hoạt động cho đến khi đĩa van đã ở trạng thái đóng hoàn toàn.
+ Công tắc hành trình thứ 3 sẽ thực hiện nhiệm vụ ngắt điện năng.
+ Công tắc hành trình thứ 4 tiếp tục cung cấp thông báo bằng đèn tín hiệu ở trạng thái van đang đóng.
+ Động cơ điện ngừng hoạt động, kết thúc chu trình đóng van.
Kiểm soát tín hiệu đầu vào: thiết bị truyền động sử dụng van tiết lưu nhận đầu vào tín hiệu điều khiển hỗ trợ điều chỉnh vị trí đóng mở van phù hợp. Những tín hiệu này thường có đơn vị đo là V hoặc mA.
Thời gian đóng mở van: khoảng thời gian cần thiết để van chuyển trạng thái từ đóng sang mở hoặc ngược lại. Thời gian đóng mở sẽ bị ảnh hưởng bởi nhiều điều kiện như loại van, dòng điện, áp suất hệ thống.
Phương pháp an toàn: trường hợp mất điện hoặc mất tín hiệu điều khiển thì bộ truyền động vẫn được giữ an toàn. Bộ chấp hành lúc này sẽ thực hiện công việc đóng mở dòng chảy tùy theo yêu cầu của hệ thống.
Đường kính van: để van bướm có thể xoay (đóng mở theo góc khác nhau) thì bộ truyền động cần lắp cần đảm bảo đáp ứng đủ khả năng hoạt động. Kích thước van bướm khác nhau sẽ có bộ điện khác nhau đúng với momen xoắn và tính an toàn.
Điện áp xoay chiều hoặc một chiều: theo công suất điện áp hệ thống, ta có các yêu cầu với dòng điện AC và DC phù hợp.
Sử dụng van bướm điều khiển bằng điện bạn có thể vận hành nó tự động, giúp quản lý nhân công trong nhà máy hiệu quả hơn.
Xử lý các sự cố trên hệ thống sẽ được thực hiện nhanh chóng hơn khi van có tính năng báo tín hiệu về hệ thống.
Không có tình trạng sốc điện áp hoặc búa nước như các loại van công nghiệp khác nhờ thời gian đóng mở trong khoảng 10-45 giây.
Đạt tiêu chuẩn chống nước IP67 bảo đảm hoạt động ở nhiều môi trường, hoạt động với mức ổn định và tuổi thọ lâu dài.
Van bướm điện cho phép kết nối đường ống bằng kiểu wafer, lắp mặt bích, nối tai bích. Vậy nên, quá trình tháo và lắp đặt đơn giản và nhanh chóng hơn.
Áp dụng rộng rãi trong nhiều môi trường làm việc bởi chất liệu sản xuất đa dạng.
Thời gian hoàn tất chu trình đóng hoặc chu trình mở lâu hơn nhiều so với thiết bị van bướm điều khiển bằng khí nén.
Giá bán hiện tại trên thị trường của dòng sản phẩm này cao hơn so với bộ truyền động bằng khí nén hoặc các loại van công nghiệp dạng cơ thông thường.
Trọng lượng của van bướm điều khiển điện cũng lớn hơn tương đối so với những thiết bị van khác trong cùng phân khúc.
Không làm việc được trong môi trường có độ ẩm quá cao, không ngâm trong nước vì có thể xảy ra tình trạng chập điện.

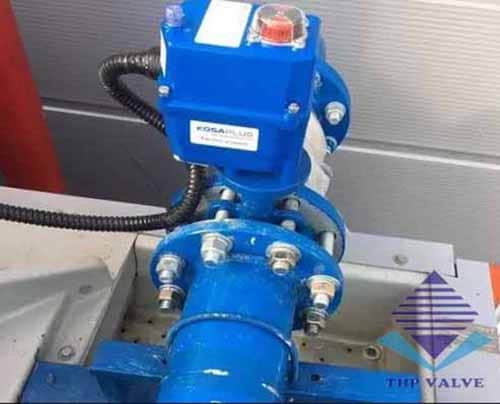

Bạn dễ dàng bắt gặp một van bướm điều khiển điện trong hệ thống nhà máy như: nhà máy cấp nước sạch, nhà máy xử lý nước thải, hệ thống pccc, nhà máy hóa chất, nhà máy dược phẩm, nhà máy thực phẩm.
Các ngành sản xuất có sử dụng hệ thống đường ống dẫn khí, dẫn chất lỏng phục vụ quá trình sản xuất.
Ựng dụng phổ biến cho đường ống kích thước từ DN50 đến DN1000.
==> Xem thêm: các loại van bi điện
Để hệ thống của bạn có thể hoạt động tốt, ổn định thì lựa chọn đúng thiết bị truyền động cho van bướm là vô cùng quan trọng. Dưới đây là các lưu ý mà bạn cần quan tâm:
+ Momen xoắn: hoạt động là thông số hàng đầu cho việc lựa chọn thiết bị van bướm điện. Thông thường momen đầu ra của thiết bị truyền động bằng điện sẽ lớn 1,2 đến 1,5 lần momen xoắn hoạt động lớn nhất. Nếu giá trị nhỏ hơn thì van sẽ không hoạt động hoặc làm việc không ổn định.
+ Tốc độ đóng mở van: cài đặt tốc độ đóng hoặc mở dòng chảy phù hợp để không xảy ra tình trạng búa nước.
+ Khi bộ truyền động momen xoắn càng lớn thì thời gian đóng mở sẽ càng bị kéo dài. Theo đó, thời gian đóng mở của thiết bị truyền động điện trên thị trường nằm trong khoảng 5s, 10s, 15s, 50s, 60s, 90s.
+ Mua van bướm điều khiển bằng điện phải đảm bảo chức năng chống quá tải. Bởi vì trong môi trường làm việc có chứa tạp chất, nếu van bị kẹt bởi rác thải sẽ dẫn đến tình trạng hư hỏng hoặc vỡ nổ.
